OBIEE – 架构

OBIEE 架构涉及处理最终用户请求所需的各种 BI 系统组件。

OBIEE 系统实际上如何工作？

来自最终用户的初始请求被发送到演示服务器。演示服务器将此请求转换为逻辑 SQL 并将其转发到 BI 服务器组件。BI 服务器将其转换为物理 SQL 并将其发送到数据库以获取所需的结果。此结果通过相同的方式呈现给最终用户。

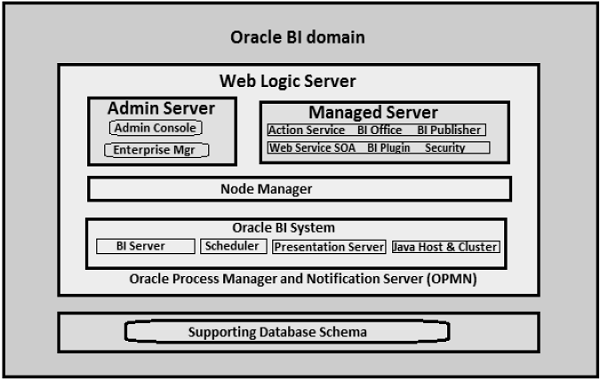

下图显示了详细的 OBIEE 架构 −

OBIEE 架构包含 Java 和非 Java 组件。 Java 组件是 Web Logic Server 组件，非 Java 组件称为 Oracle BI 系统组件。

OBIEE 系统的这一部分包含管理服务器和托管服务器。管理服务器负责管理托管服务器的启动和停止进程。托管服务器包括 BI 插件、安全、发布者、SOA、BI Office 等。

节点管理器触发自动启动、停止、重启活动，并为管理和托管服务器提供进程管理活动。

OPMN用于启动和停止BI系统的所有组件。它由 Fusion Middleware Controller 管理和控制。

这些是 OBIEE 系统中的非 Java 组件。

这是 Oracle BI 系统的核心，负责提供数据和查询访问功能。

它负责将 BI 服务器的数据呈现给最终用户请求的 Web 客户端。

此组件在 BI 系统中提供调度功能，它有自己的调度程序来调度 OBIEE 系统中的作业。

它负责使 BI 演示服务器能够支持 BI 调度程序、发布者和图表的各种 Java 任务。

这用于负载平衡目的，以确保负载均匀分配给所有 BI 服务器进程。
