LTE 无线电协议架构

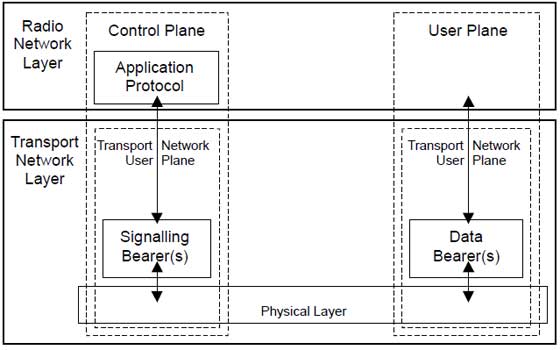

LTE 的无线协议架构可以分为控制平面架构和用户平面架构，如下所示：
在用户平面侧，应用程序创建由 TCP、UDP 和 IP 等协议处理的数据包，而在控制平面中，无线资源控制（RRC）协议写入基站和移动设备之间交换的信令消息。 在这两种情况下，信息均由分组数据汇聚协议（PDCP）、无线链路控制（RLC）协议和媒体访问控制（MAC）协议进行处理，然后传递到物理层进行传输。
用户平面
e-Node B 和 UE 之间的用户平面协议栈由以下子层组成:
PDCP（分组数据汇聚协议）
RLC（无线电链路控制）
介质访问控制 (MAC)
在用户平面上，核心网络（EPC）中的数据包被封装在特定的EPC协议中，并在P-GW和eNodeB之间通过隧道传输。 根据接口的不同，使用不同的隧道协议。 eNodeB与S-GW之间的S1接口以及S-GW与P-GW之间的S5/S8接口采用GPRS隧道协议（GTP）。
各层接收的数据包称为服务数据单元（SDU），而各层输出的数据包称为协议数据单元（PDU），IP数据包在用户平面上从顶层流向底层。
控制平面
控制平面还包括负责配置较低层的无线资源控制层 (RRC)。
控制平面处理特定于无线电的功能，该功能取决于用户设备的状态，包括两种状态：idle 或 Connected。
| Mode | 描述 |
|---|---|
| Idle | 在考虑无线链路质量、小区状态和无线接入技术等因素的小区选择或重选过程之后，用户设备驻留在小区上。 UE还监视寻呼信道以检测来电并获取系统信息。 在该模式下，控制平面协议包括小区选择和重选过程。 |
| Connected | UE向E-UTRAN提供下行链路信道质量和相邻小区信息，以使E-UTRAN能够为UE选择最合适的小区。 此时，控制面协议包括无线链路控制(RRC)协议。 |

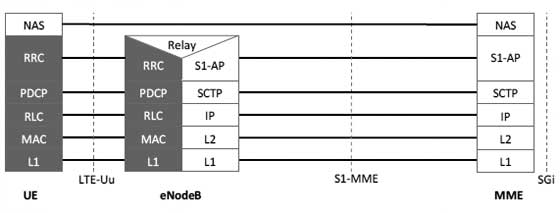

UE和MME之间的控制平面的协议栈如下所示。 堆栈的灰色区域表示访问层 (AS) 协议。 较低层执行与用户平面相同的功能，但控制平面没有标头压缩功能。
