LTE 分层数据流

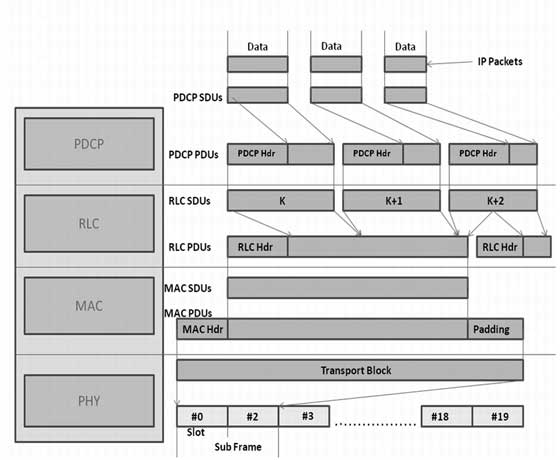

下面是 E-UTRAN 协议层的逻辑图，描述了通过各个层的数据流：

层接收的数据包称为服务数据单元（SDU），而层的数据包输出称为协议数据单元（PDU）。 我们看一下数据从上到下的流向:

• IP层向PDCP层提交PDCP SDU（IP数据包）。 PDCP层进行报头压缩并将PDCP报头添加到这些PDCP SDU。 PDCP层向RLC层提交PDCP PDU（RLC SDU）。

  PDCP头压缩：PDCP从PDU中删除IP头（最少20字节），并添加1-4字节的Token。 这极大地节省了必须通过空中传输的报头数量。



• RLC 层对这些 SDUS 进行分段以生成 RLC PDU。 RLC 在 RLC 操作模式的基础上添加标头。 RLC将这些RLC PDU（MAC SDU）提交给MAC层。

  RLC 分段：如果RLC SDU很大，或者可用的无线数据速率很低（导致传输块很小），则RLC SDU可以被分割成几个RLC PDU。 如果RLC SDU较小，或者可用无线电数据速率较高，则可以将多个RLC SDU打包到单个PDU中。

• MAC 层添加标头并进行填充以适应 TTI 中的此 MAC SDU。 MAC层将MAC PDU提交给物理层，以将其传输到物理信道上。

• 物理信道将此数据传输到子帧的时隙中。
