iText - 绘制圆弧

在本章中，我们将了解如何使用 iText 库在 PDF 文档上绘制圆弧。

在 PDF 上绘制圆弧

您可以通过实例化 Document 类来创建一个空的 PDF 文档。在实例化此类时，您需要将 PdfDocument 对象作为参数传递给其构造函数。

要在 PdfDocument 上绘制圆弧，请实例化 com.itextpdf.kernel.pdf.canvas 包中的 PdfCanvas 类，并使用此类的 arc() 方法创建圆弧。

以下是在 PDF 文档上绘制圆弧的步骤。

步骤 1：创建 PdfWriter 对象

PdfWriter 类表示 PDF 的 DocWriter。此类属于 com.itextpdf.kernel.pdf 包。此类的构造函数接受一个字符串，表示要创建 PDF 的文件的路径。

通过将字符串值（表示需要创建 PDF 的路径）传递给其构造函数来实例化 PdfWriter 类，如下所示。

// 创建 PdfWriter
String dest = "C:/itextExamples/drawingArc.pdf";
PdfWriter writer = new PdfWriter(dest);

当将此类型的对象传递给 PdfDocument（类）时，添加到此文档的每个元素都将写入指定的文件。

步骤 2：创建 PdfDocument 对象

PdfDocument 类是 iText 中表示 PDF 文档的类。此类属于包 com.itextpdf.kernel.pdf。要实例化此类（在写入模式下），您需要将类 PdfWriter 的对象传递给其构造函数。

通过将 PdfWriter 对象传递给其构造函数来实例化 PdfDocument 类，如下所示。

// 创建 PdfDocument
PdfDocument pdfDoc = new PdfDocument(writer);

创建 PdfDocument 对象后，您可以使用其类提供的相应方法添加各种元素，如页面、字体、文件附件和事件处理程序。

步骤 3：创建 Document 对象

包 com.itextpdf.layout 的 Document 类是创建自给自足 PDF 时的根元素。此类的构造函数之一接受 PdfDocument 类的对象。

通过传递在前面步骤中创建的 PdfDocument 类的对象来实例化 Document 类，如下所示。

// 创建文档
Document document = new Document(pdfDoc);

步骤 4：创建 PdfCanvas 对象

使用 PdfDocument 类的 addNewPage() 方法创建一个新的 PdfPage 类。

通过将上面创建的 PdfPage 对象传递给此类的构造函数来实例化包 com.itextpdf.kernel.pdf.canvas 的 PdfCanvas 对象，如下所示。

// 创建新页面
PdfPage pdfPage = pdfDoc.addNewPage();

// 创建 PdfCanvas 对象
PdfCanvas canvas = new PdfCanvas(pdfPage);

步骤 5：绘制圆弧

使用 Canvas 类的 arc() 方法绘制圆弧，并使用 fill() 方法填充圆弧，如下所示。

// 绘制圆弧
canvas.arc(50, 50, 300, 545, 0, 360);

// 填充圆弧
canvas.fill();

步骤 6：关闭文档

使用 Document 类的 close() 方法关闭文档，如下所示。

// 关闭文档
document.close();

示例

以下 Java 程序演示如何使用 iText 库在 PDF 文档中绘制圆弧。

它创建一个名为 drawingArc.pdf 的 PDF 文档，在其中绘制圆弧，并将其保存在路径 C:/itextExamples/ 中。

将此代码保存在名为 DrawingArc.java 的文件中。

import com.itextpdf.kernel.color.Color;
import com.itextpdf.kernel.pdf.PdfDocument;
import com.itextpdf.kernel.pdf.PdfPage;
import com.itextpdf.kernel.pdf.PdfWriter;
import com.itextpdf.kernel.pdf.canvas.PdfCanvas;
import com.itextpdf.layout.Document;

public class DrawingArc {
   public static void main(String args[]) throws Exception {
        // 创建 PdfWriter
        String dest = "C:/itextExamples/drawingArc.pdf";
        PdfWriter writer = new PdfWriter(dest);

        // 创建 PdfDocument 对象
        PdfDocument pdfDoc = new PdfDocument(writer);

        // 创建 Document 对象
        Document doc = new Document(pdfDoc);

        // 创建新页面
        PdfPage pdfPage = pdfDoc.addNewPage();

        // 创建 PdfCanvas 对象
        PdfCanvas canvas = new PdfCanvas(pdfPage);

        // 绘制圆弧
        canvas.arc(50, 50, 300, 545, 0, 360);

        // 填充圆弧
        canvas.fill();

        // 关闭文档
        doc.close();

      	System.out.println("Object drawn on pdf successfully");
   }
}

使用以下命令从命令提示符编译并执行保存的 Java 文件 −

javac DrawingArc.java
java DrawingArc

执行后，上述程序将创建一个 PDF 文档，并显示以下消息。

Object drawn on pdf successfully

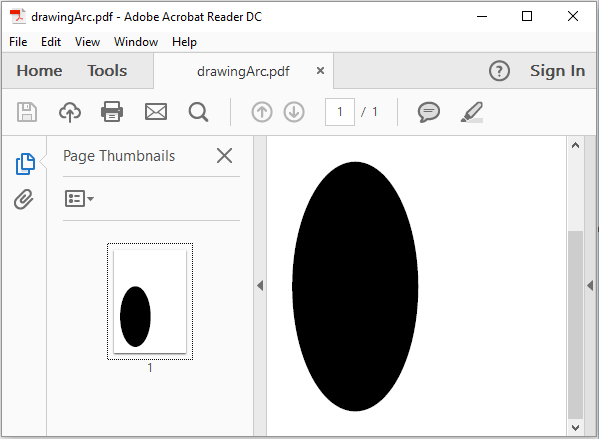

验证指定的路径，可以找到创建的PDF文档，如下所示。
