模拟传输

要通过模拟媒体发送数字数据，需要将其转换为模拟信号。根据数据格式，可以有两种情况。

带通:滤波器用于过滤和传递感兴趣的频率。带通是可以通过滤波器的频段。

低通:低通是一种通过低频信号的滤波器。

当数字数据转换为带通模拟信号时，这称为数模转换。当低通模拟信号转换为带通模拟信号时，这称为模模转换。

数模转换

当一台计算机的数据通过某种模拟载波发送到另一台计算机时，它首先被转换成模拟信号。模拟信号经过修改后可反映数字数据。

模拟信号的特征在于其幅度、频率和相位。数模转换有三种类型:

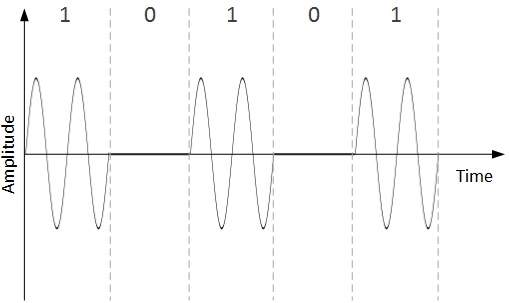

• 幅移键控

  在这种转换技术中，模拟载波信号的幅度经过修改可反映二进制数据。



  当二进制数据表示数字 1 时，幅度保持不变;否则设置为 0。频率和相位与原始载波信号保持相同。

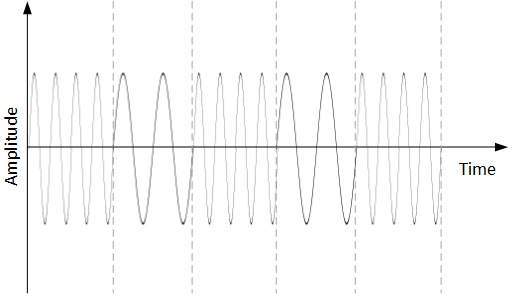

• 频移键控

  在这种转换技术中，模拟载波信号的频率被修改以反映二进制数据。



  该技术使用两个频率，f1 和 f2。其中一个，例如 f1，被选择来表示二进制数字 1，另一个用于表示二进制数字 0。载波的幅度和相位都保持不变。

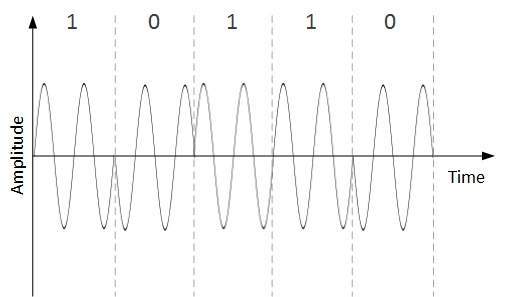

• 相移键控

  在此转换方案中，原始载波信号的相位被改变以反映二进制数据。



  当遇到新的二进制符号时，信号的相位会改变。原始载波信号的幅度和频率保持不变。

• 正交相移键控

  QPSK 改变相位以同时反映两个二进制数字。这在两个不同的阶段完成。二进制数据主流被均等地分成两个子流。串行数据在两个子流中转换为并行，然后使用 NRZ 技术将每个流转换为数字信号。之后，两个数字信号合并在一起。

模拟到模拟转换

模拟信号被修改以表示模拟数据。这种转换也称为模拟调制。使用带通时需要模拟调制。模拟到模拟的转换可以通过三种方式完成:

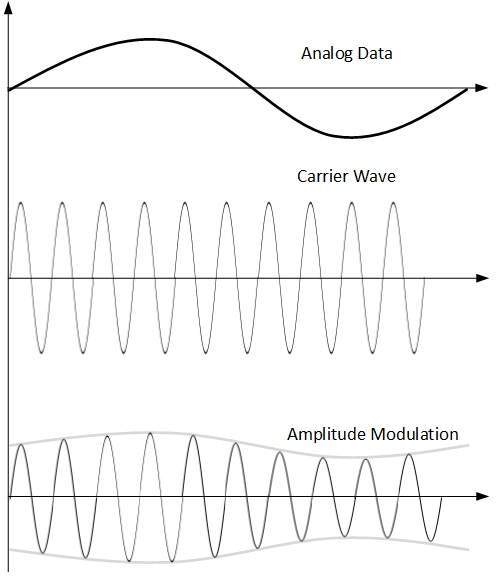

• 幅度调制

  在此调制中，载波信号的幅度被修改以反映模拟数据。



  幅度调制通过乘法器实现。调制信号(模拟数据)的幅度乘以载波频率的幅度，然后反映模拟数据。

  载波信号的频率和相位保持不变。

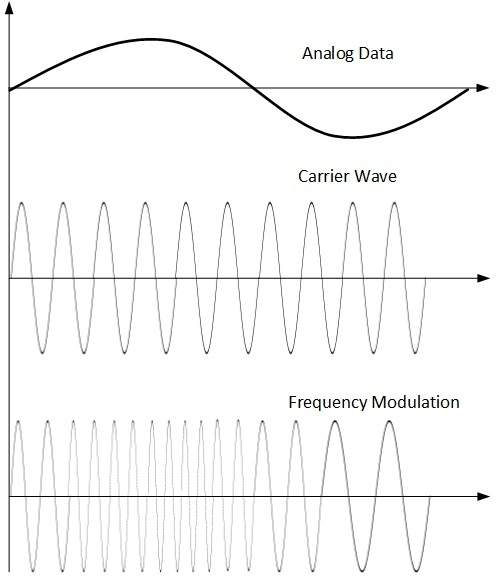

• 频率调制

  在这种调制技术中，载波信号的频率被修改以反映调制信号(模拟数据)电压电平的变化。



  载波信号的幅度和相位不变。

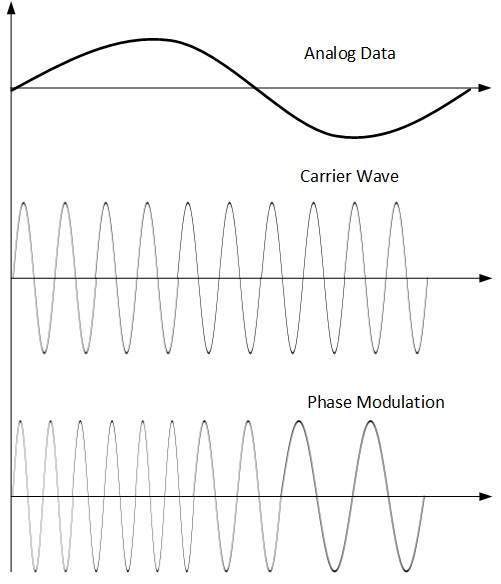

• 相位调制

  在调制技术中，载波信号的相位被调制以反映模拟数据信号电压(幅度)的变化。



  相位调制实际上与频率调制类似，但在相位调制中，载波信号的频率不会增加。载波信号的频率会发生变化(变得密集和稀疏)，以反映调制信号幅度的电压变化。
