UML - 状态图
图表的名称本身阐明了图表的目的和其他细节。 它描述了系统中组件的不同状态。 这些状态特定于系统的组件/对象。
状态图描述了状态机。 状态机可以定义为定义对象不同状态的机器，这些状态由外部或内部事件控制。
活动图在下一章中解释，是一种特殊的状态图。 由于状态图定义了状态，因此它用于对对象的生命周期进行建模。
状态图的用途
状态图是用于对系统的动态特性进行建模的五个 UML 图之一。 它们定义对象在其生命周期内的不同状态，并且这些状态会因事件而改变。 状态图对于反应式系统建模非常有用。 反应式系统可以定义为响应外部或内部事件的系统。
状态图描述了从一种状态到另一种状态的控制流。 状态被定义为对象存在的条件，并且当触发某些事件时对象会发生变化。 状态图最重要的目的是对对象从创建到终止的生命周期进行建模。
状态图也可用于系统的正向和逆向工程。 然而，主要目的是对反应式系统进行建模。
以下是使用状态图的主要目的 −
对系统的动态方面进行建模。
对响应式系统的生命周期进行建模。
描述对象在其生命周期内的不同状态。
定义一个状态机来对对象的状态进行建模。
如何绘制状态图？
状态图用于描述不同对象在其生命周期中的状态。 重点关注某些内部或外部事件导致的状态变化。 对象的这些状态对于准确分析和实现它们非常重要。
状态图对于描述状态非常重要。 状态可以被识别为特定事件发生时对象的状况。
在绘制状态图之前，我们应该澄清以下几点 −
确定要分析的重要对象。
识别状态。
识别事件。

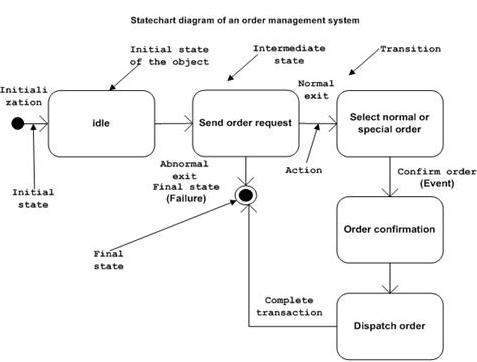

以下是状态图示例，其中分析了 Order 对象的状态
第一个状态是进程开始时的空闲状态。 下一个状态是针对发送请求、确认请求和调度订单等事件到达的。 这些事件负责订单对象的状态变化。
在对象（这里是订单对象）的生命周期中，它会经历以下状态，并且可能会出现一些异常退出。 这种异常退出可能是由于系统的某些问题造成的。 当整个生命周期完成时，就认为是一个完整的事务，如下图所示。 对象的初始状态和最终状态也如下图所示。
在哪里使用状态图？
从上面的讨论中，我们可以定义状态图的实际应用。 状态图用于对系统的动态方面进行建模，就像本教程中讨论的其他四个图一样。 然而，它在动态性质建模方面具有一些显着特征。
状态图定义了组件的状态，这些状态变化本质上是动态的。 其具体目的是定义事件触发的状态变化。 事件是影响系统的内部或外部因素。
状态图用于对系统上运行的状态和事件进行建模。 在实现系统时，阐明对象在其生命周期内的不同状态非常重要，状态图就是用于此目的。 当这些状态和事件被识别后，它们被用来建模，并且这些模型在系统的实现过程中使用。
如果我们看看Statechart图的实际实现，那么它主要用于分析受事件影响的对象状态。 此分析有助于了解系统执行期间的行为。
主要用法可以描述为 −
对系统的对象状态进行建模。
对反应系统进行建模。 反应式系统由反应式对象组成。
识别导致状态更改的事件。
正向和逆向工程。
