Tableau - 树状图

树状图以嵌套矩形显示数据。 维度定义树状图的结构，度量定义单个矩形的大小或颜色。 矩形很容易可视化，因为矩形颜色的大小和阴影都反映了度量值。

树图是使用一个或多个维度和一个或两个度量来创建的。

创建树形图

使用 Sample-superstore，计划找出每个 Ship mode 值的利润大小。 为了实现这一目标，以下是步骤。

步骤 1 − 将度量 Profit 两次拖放到 Marks 卡。 一次到 Size 尺寸工具架，然后再到 Color 颜色工具架。

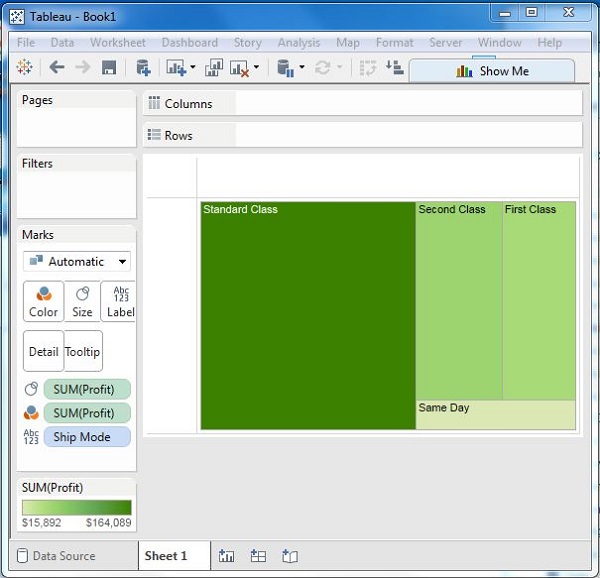

步骤 2 − D将维度 Ship mode 拖到标签架上。 从 Show Me 中选择图表类型 Tree Map。 出现以下图表。

二维树图

您可以将维度 Region 添加到上面的树形图图表中。 拖放它两次。 一次到 Color 颜色工具架，再到 Label 标签工具架。 出现的图表将显示四个区域的四个外框，然后是嵌套在其中的 ship modes 框。 现在所有不同的区域都将具有不同的颜色。
