脉冲电路 - 采样门

到目前为止，我们已经遇到了不同的脉冲电路。有时，我们需要将此类脉冲输入的应用限制在特定时间段内。在这方面帮助我们的电路是采样门电路。它们也称为线性门或传输门或选择电路。

这些采样门有助于在特定时间间隔内选择传输信号，对于该信号，输出信号与输入信号相同，否则为零。该时间段是使用控制信号或选择信号选择的。

采样门

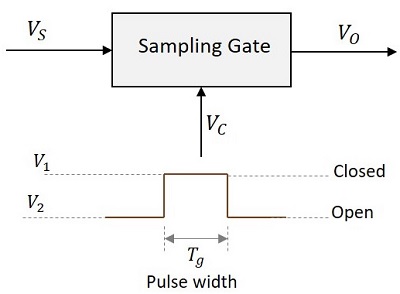

对于采样门，输出信号在选定的时间间隔内必须与输入相同或与输入信号成比例，否则应为零。选定的时间段称为传输周期，另一个时间段称为非传输周期。这是使用由 V_C 指示的控制信号选择的。下图解释了这一点。

当控制信号 V_C 为 V₁ 时，采样门关闭，当 V_C 为 V₂ 时，采样门打开。脉冲宽度 T_g 表示施加门脉冲的时间段。

采样门的类型

采样门的类型包括 −

• 单向采样门 − 此类采样门可让正向或负向脉冲通过。它们由二极管构成。

• 双向采样门 − 此类采样门可让正向和负向脉冲通过。它们由二极管或 BJT 构成。

使用的开关类型

采样门可由串联或并联开关构成。开关必须打开或关闭的时间段由门控脉冲信号决定。这些开关被二极管和晶体管等有源元件取代。

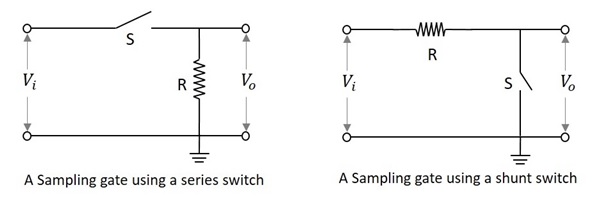

下图显示了使用串联和分流开关的采样门的框图。

使用串联开关的采样门

在这种类型的开关中，如果开关 S 闭合，则输出将与输入完全相等或成比例。该时间段将是传输周期。

如果开关 S 断开，则输出将为零或接地信号。该时间段将是非传输周期。

使用分流开关的采样门

在这种类型的开关中，如果开关 S 闭合，则输出将为零或接地信号。该时间段将为非传输周期。

如果开关 S 打开，则输出将与输入完全相等或成比例。该时间段将为传输周期。

采样门与数字电路的逻辑门完全不同。它们也由脉冲或电压电平表示。但它们是数字门，其输出不是输入的精确副本。而采样门电路是模拟门，其输出是输入的精确副本。

在接下来的章节中，我们将讨论采样门的类型。
