数字调制技术

数字调制提供更多信息容量、高数据安全性、更快的系统可用性和高质量通信。因此，数字调制技术的需求更大，因为它们比模拟调制技术能够传输大量数据。

数字调制技术有很多种，我们甚至可以结合使用这些技术。在本章中，我们将讨论最突出的数字调制技术。

幅移键控

结果输出的幅度取决于输入数据，它应该是零电平还是正负变化，取决于载波频率。

幅移键控 (ASK) 是一种幅度调制，它以信号幅度变化的形式表示二进制数据。

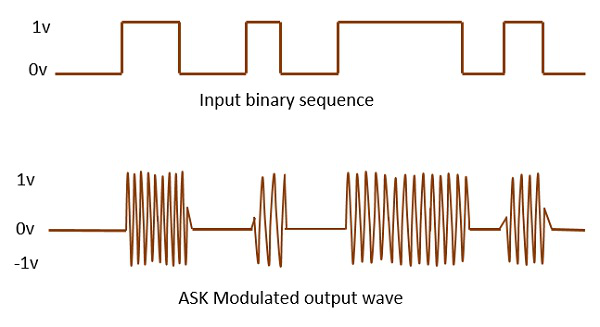

以下是 ASK 调制波形及其输入的图表。

任何调制信号都有高频载波。 ASK 调制后的二进制信号，当输入为低电平时，输出为零值；当输入为高电平时，输出为载波输出。

输出信号的频率将为高或低，具体取决于所应用的输入数据。

频移键控 (FSK) 是一种数字调制技术，其中载波信号的频率根据离散数字变化而变化。FSK 是一种频率调制方案。

以下是 FSK 调制波形及其输入的图表。

FSK 调制波的输出对于二进制高电平输入频率较高，对于二进制低电平输入频率较低。二进制 1 和 0 被称为标记和 空间频率。

输出信号的相位根据输入而移动。根据相移的数量，主要有两种类型，即 BPSK 和 QPSK。另一种是 DPSK，它根据先前的值改变相位。

相移键控 (PSK) 是一种数字调制技术，其中通过在特定时间改变正弦和余弦输入来改变载波信号的相位。PSK 技术广泛用于无线局域网、生物识别、非接触式操作以及 RFID 和蓝牙通信。

PSK 有两种类型，具体取决于信号移动的相位。它们是 −

这也称为 2 相 PSK（或）相位反转键控。在这种技术中，正弦波载波采用两次相位反转，例如 0° 和 180°。

BPSK 基本上是一种 DSB-SC（双边带抑制载波）调制方案，因为消息是数字信息。

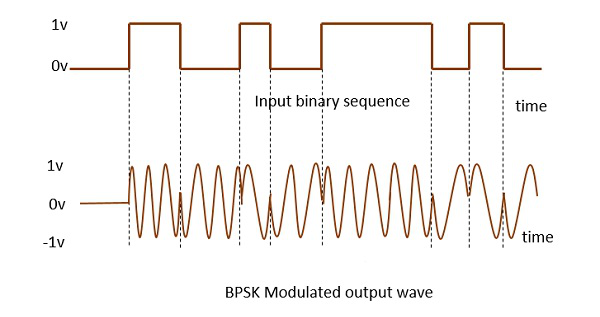

以下是 BPSK 调制输出波及其输入的图像。

这是相移键控技术，其中正弦波载波采用四次相位反转，例如 0°、90°、180° 和 270°。

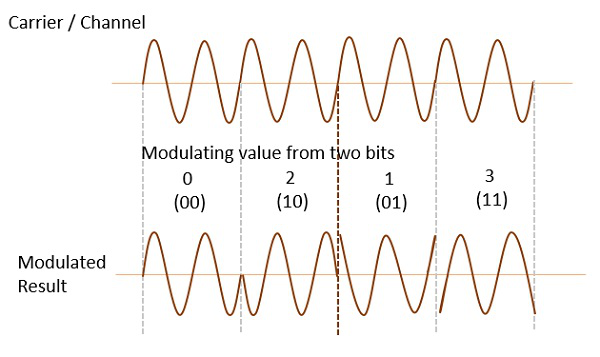

如果进一步扩展这种技术，PSK 也可以由八个或十六个值完成，具体取决于要求。下图表示两位输入的 QPSK 波形，显示了不同二进制输入实例的调制结果。

QPSK 是 BPSK 的一种变体，也是 DSB-SC（双边带抑制载波）调制方案，一次发送两位数字信息，称为 bigits。

它不是将数字位转换为一系列数字流，而是将它们转换为位对。这会将数据比特率降低一半，从而为其他用户留出空间。

在 DPSK（差分相移键控）中，调制信号的相位相对于前一个信号元素发生偏移。这里不考虑参考信号。信号相位跟随前一个元素的高或低状态。这种 DPSK 技术不需要参考振荡器。

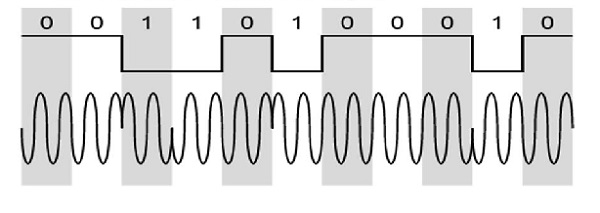

下图表示 DPSK 的模型波形。

从上图可以看出，如果数据位为低电平，即 0，则信号的相位不会反转，而是继续保持原样。如果数据为高电平，即 1，则信号的相位会反转，就像 NRZI 一样，在 1 上反转（一种差分编码）。

如果我们观察上述波形，我们可以说高电平状态代表调制信号中的 M，低电平状态代表调制信号中的 W。
