电力电子 - TRIAC

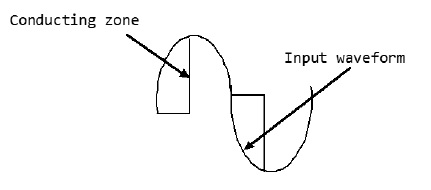

TRIAC 的首字母缩写代表交流三极管。TRIAC 是一种具有三个端子的半导体器件，用于控制电流的流动，因此得名 Triac。与 SCR 不同，TRIAC 是双向的，而 SCR 是双向的。它非常适合利用交流电进行切换操作，因为它可以控制交流电周期中两个半部分的电流流动。下图清楚地解释了这一点。

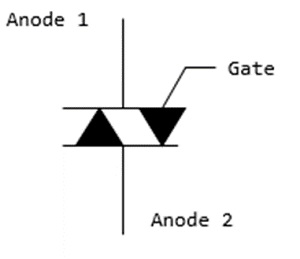

TRIAC 符号

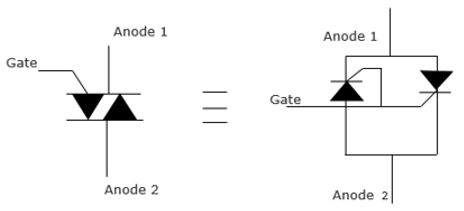

TRIAC 的电路图如下所示。它类似于两个背对背放置的晶闸管。

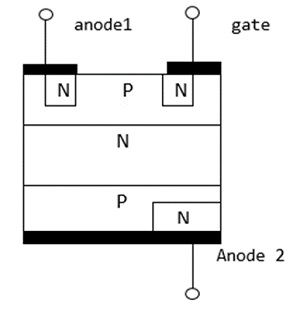

TRIAC 结构

TRIAC 结构被视为具有额外栅极触点的 DIAC，以确保设备控制。与其他功率器件类似，TRIAC 由硅制成。因此，制造硅的过程可以生产更便宜的设备。如下所示，TRIAC 有六个区域，即四个 N 型区域和两个 P 型区域。

TRIAC 操作

TRIAC 的操作基于晶闸管。它有助于交流电气元件和系统中的开关功能。它们被广泛用于调光器，因为它们允许使用交流周期的两个半部分。因此，这使得它们在电力使用方面更加高效。尽管可以使用晶闸管作为 TRIAC 运行，但对于需要低功率的操作来说，它并不具有成本效益。可以从两个晶闸管的角度来看 TRIAC。

TRIAC 通常用于不需要非常高功率的应用中，因为它们在操作中表现出非对称切换。这对于使用高功率的应用是不利的，因为它会引起电磁干扰。因此，TRIAC 用于电机控制、轻型住宅调光器和小型电风扇以控制速度。
