jBPM5 - 绘制并验证工作流

要绘制工作流，您可以使用上述文章中所述的面板中可用的任何组件。所有工作流都有一个开始，但可以有多个结束。

借助屏幕截图，我将向您描述如何创建工作流。

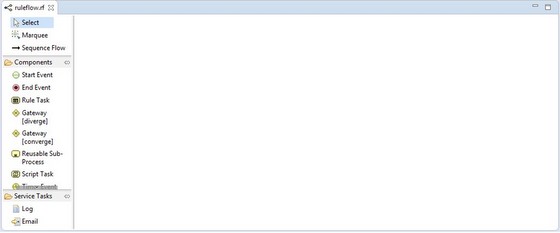

在这里，我打开了空白的 rf 或 bpmn 文件

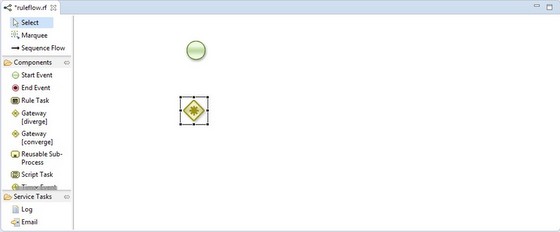

要添加任何事件，请从组件面板中选择特定事件，然后将其拖放到右侧。例如，我选择了开始事件并将其拖到右侧，还有一个分流网关。

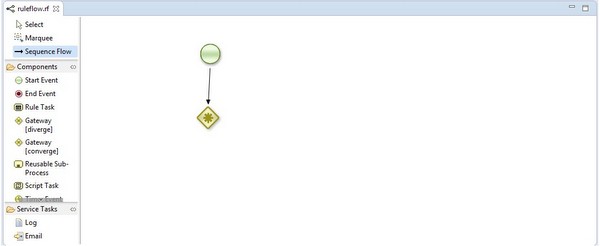

现在，需要连接两个组件。选择序列流并连接两个组件。

这样，您可以将组件拖到编辑器中，并使用序列流连接不同的组件。只需注意某些组件只有一个传入连接和一个传出连接，并需要相应地设置序列流以创建有意义的流。

在绘制工作流时，还需要设置一些属性。将在此处发布所有要设置的属性。我刚刚创建了一个流程，但乍一看它意义不大，因为我没有在创建的工作流中设置任何属性。

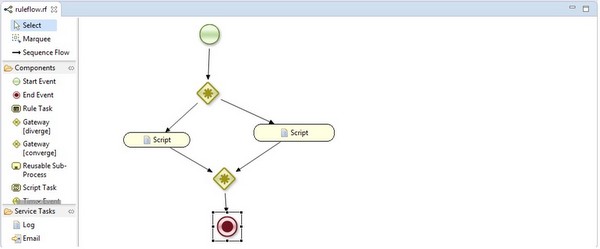

如上所示，这是一个空白的工作流，没有任何描述，无法从创建的工作流中看出任何东西。

但是，进一步解释一下，我有一个启动组件，然后是一个分流网关，根据分流网关的条件，我将选择一种方式并在脚本任务中执行一些代码，然后结束工作流。因此我需要为发散网关、脚本任务和聚合网关设置属性。

在此阶段，我还将向您展示我的工作流程存在一些错误，稍后我将向您展示，一旦我设置了属性，我的工作流程中就不会出现错误，从而向您展示如何验证创建的工作流。

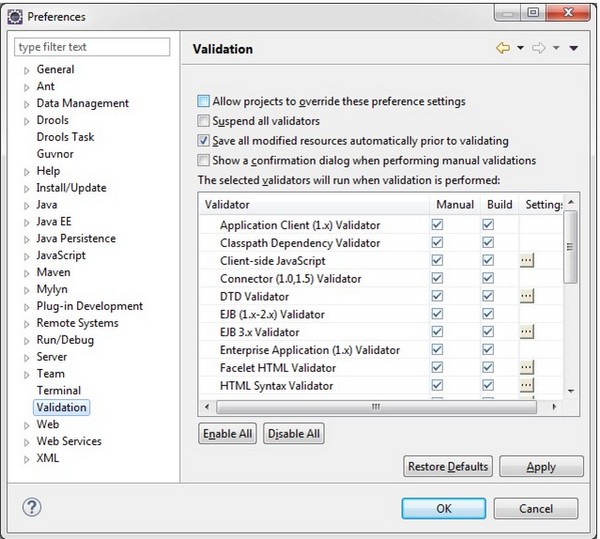

提示 − 请记住，验证器在 Windows → 首选项 → 验证下处于打开状态

以下屏幕截图显示了 eclipse 中的设置。

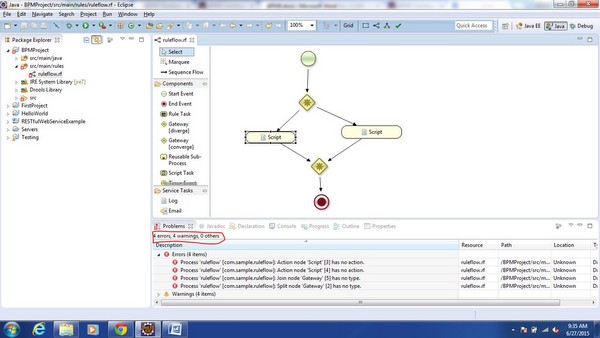

根据屏幕截图，您可以看到有 4 个错误。第一个错误表示脚本没有操作，然后另一个错误是网关的定义没有定义类型。因此，我们需要删除这些错误才能运行工作流。

我们现在将逐一设置属性，并查看错误消失。

选择第一个网关(diverge)并单击属性，然后单击类型并根据您的要求选择门。

选择网关后，您需要选择一个约束。

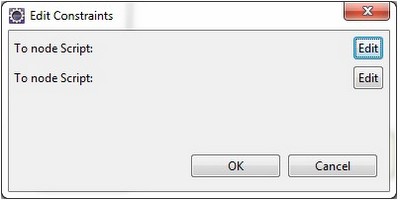

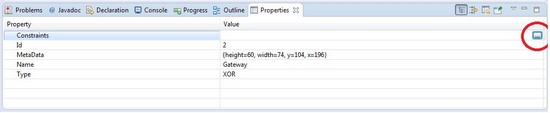

单击标记为红色的圆圈，您将看到以下屏幕截图

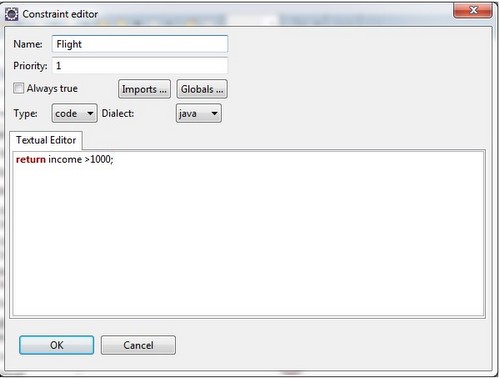

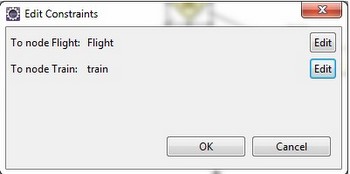

单击编辑并根据屏幕截图填写详细信息 −

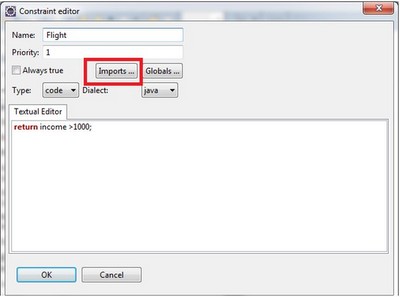

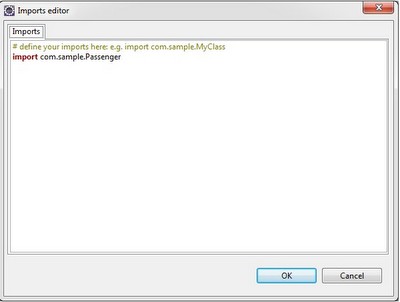

单击"导入"并导入我们将对其执行任何操作的类。在屏幕截图中，我们导入了乘客 POJO，我们将在示例中使用它。

同样，填写另一个约束 − 的详细信息

现在，单击 OK 按钮。

再次单击 OK。现在，选择脚本任务并执行与分流网关相同的过程。

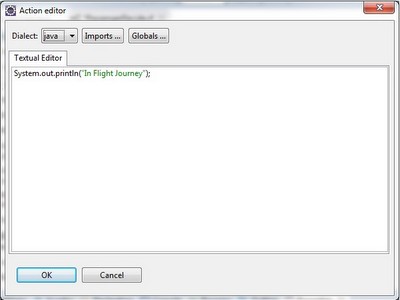

我们刚刚添加了一个 SOP(打印语句)来显示流程。任何 java 或 mvel 代码都可以在脚本任务中编写。

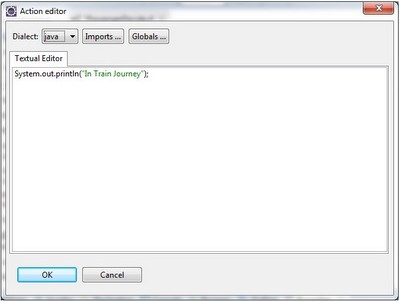

同样，添加第二个约束 − 的代码

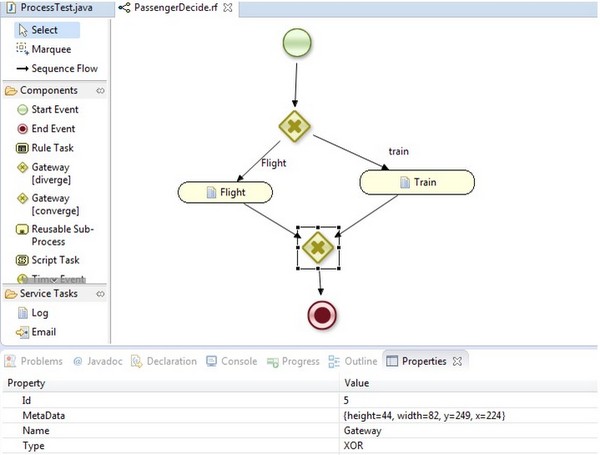

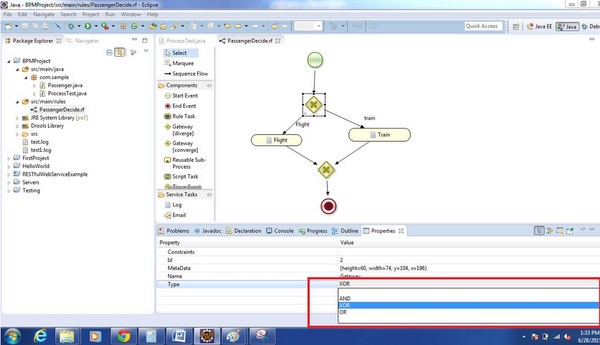

最后，您需要为分流网关添加网关类型。

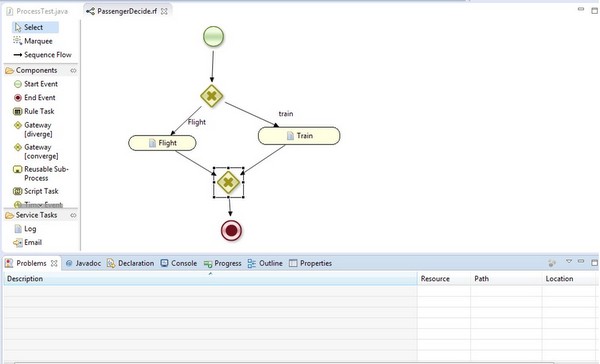

现在，保存工作流文件并转到问题视图。所有问题都将得到解决。

问题视图中没有错误表明，创建的工作流中没有错误。这就是在 jBPM 中创建和验证工作流的方式。
