IPv4 - 数据包结构

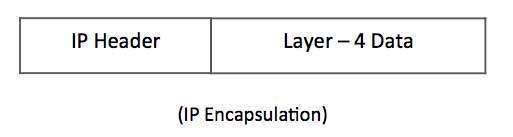

作为第 3 层协议 (OSI) 的互联网协议从第 4 层（传输）获取数据段并将其分成数据包。 IP 数据包封装从上层接收到的数据单元，并添加到它自己的头信息中。

封装的数据称为 IP 有效载荷。 IP 标头包含在另一端传送数据包所需的所有信息。

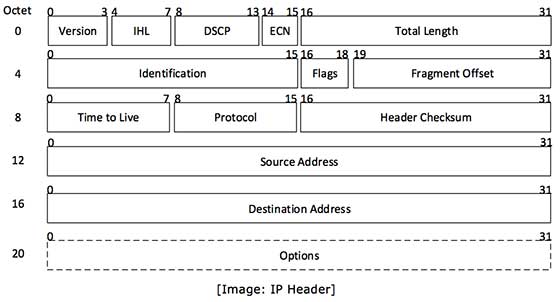

IP 标头包含很多相关信息，包括版本号，在本文中为4。其他细节如下 −

• Version − 版本号 使用的互联网协议（例如 IPv4）。

• IHL − 互联网标头长度； 整个 IP 标头的长度。

• DSCP − 区分服务代码点； 这是服务类型。

• ECN − 明确的拥塞通知； 它包含有关路线中拥堵情况的信息。

• Total Length − 整个 IP 数据包的长度（包括 IP 标头和 IP 负载）。

• Identification − 如果 IP 数据包在传输过程中被分片，则所有分片都包含相同的标识号。 来识别它们所属的原始 IP 数据包。

• Flags − 根据网络资源的要求，如果 IP 数据包太大而无法处理，这些"标志"会告诉它们是否可以分片。 在此 3 位标志中，MSB 始终设置为"0"。

• Fragment Offset − 此偏移量告诉原始 IP 数据包中片段的确切位置。

• Time to Live − 为了避免在网络中循环，每个数据包发送时都设置了一些 TTL 值，它告诉网络这个数据包可以穿过多少路由器（跃点）。 在每一跳，它的值减一，当值达到零时，数据包被丢弃。

• Protocol − 告诉目标主机的网络层，这个数据包属于哪个协议，即下一级协议。 例如ICMP的协议号是1，TCP是6，UDP是17。

• Header Checksum − 该字段用于保存整个标头的校验和值，然后用于检查数据包是否无错接收。

• Source Address − 数据包发送方（或源）的 32 位地址。

• Destination Address − 数据包接收方（或目的地）的 32 位地址。

• Options − 这是可选字段，如果 IHL 的值大于 5，则使用该字段。这些选项可能包含安全性、记录路由、时间戳等选项的值。
