FTTH - PON

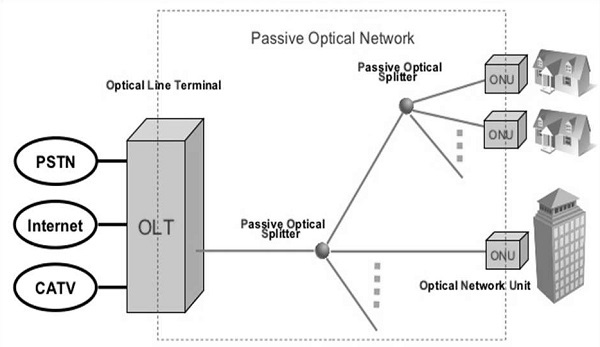

PON是无源光网络,具有一对多点架构。 如下图所示,它由光线路终端(OLT)、光网络单元和无源分光器组成。
![无源光网络架构](/ftth/images/passive_optical_network_architecture.jpg)

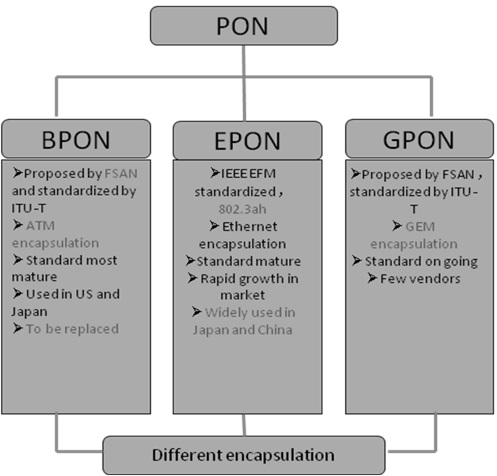

PON 的历史
第一个无源光网络 (PON) 活动由 FSAN 小组于 20 世纪 90 年代中期发起。 最初的标准涵盖基于 ATM 的 155 Mbps 传输,称为 APON/BPON 标准。 后来,该标准增强到覆盖 622 Mbps。
2001 年,IEEE 开始开发基于以太网的标准,称为 EPON。
2001年,FSAN小组开始制定千兆位速度标准,即GPON,并得到ITU-T的批准。
![PON 的历史](/ftth/images/history_of_pon.jpg)
PON 网络架构

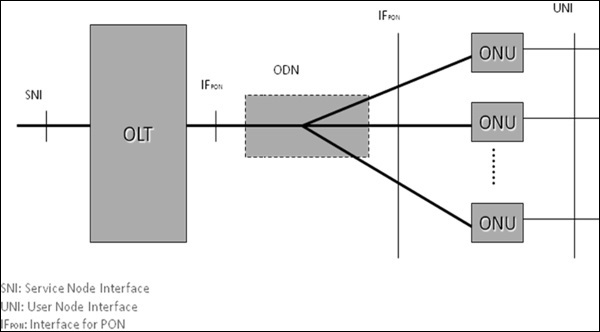

下图为 PON 的网络架构 −
![PON 架构](/ftth/images/architecture_of_pon.jpg)
其中,
SNI − 服务节点接口
IFPON − PON接口
UNI − 用户节点接口
如上图所示,ODN可以配置一个或多个具有多个级联的分路器。
PON – 复用

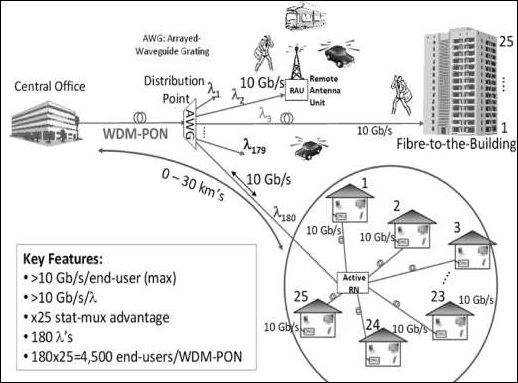

PON 使用 WDM 在单纤上实现双向传输(见下图) −
![PON 复用](/ftth/images/pon_multiplexing.jpg)
为了区分两个不同方向的信号,采用了两种复用技术,分别是 −
TDM
TDMA
让我们详细讨论一下 −

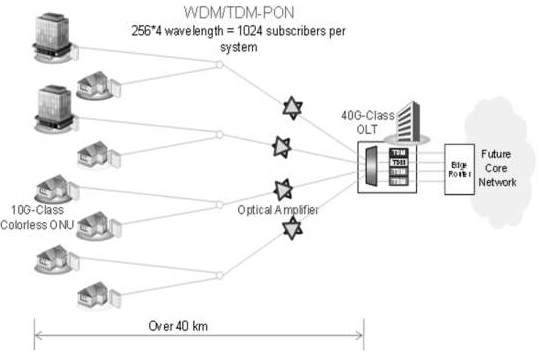

下行时分复用 (TDM) − 它是一种通过公共信号路径发送和接收单独信号的技术。 为此,它在传输线的每一端使用同步开关; 因此,每个信号仅以交替模式出现在线路上一小部分时间。
![TDM](/ftth/images/tdm.jpg)

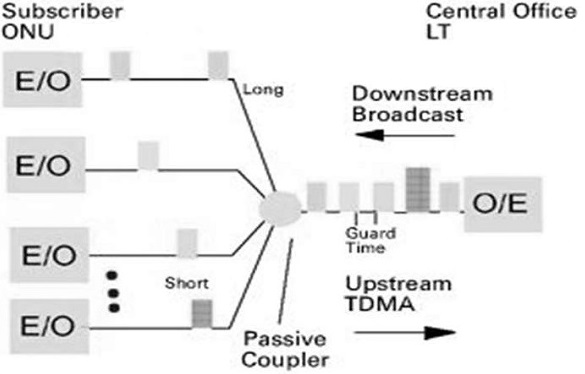

上行时分多址 () − 该技术通过将信号划分到不同的时隙中,方便许多用户共享相同的频道。
![TDMA](/ftth/images/tdma.jpg)

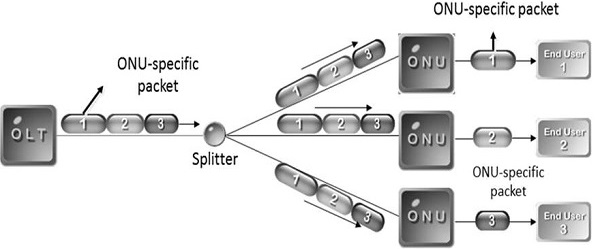

PON:下行
广播模式 − 下行数据广播到所有ONU。 但是,在ONU处,只处理特定的数据包,其余数据包被丢弃。
![PON 下行流](/ftth/images/pon_downstream.jpg)

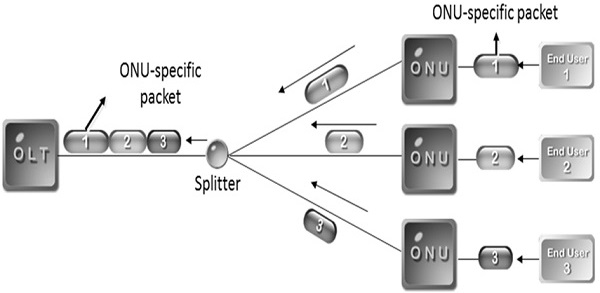

PON:上行(TDMA 模式)
下图描述了 TDMA 模式。
![PON 上行](/ftth/images/pon_upstream.jpg)

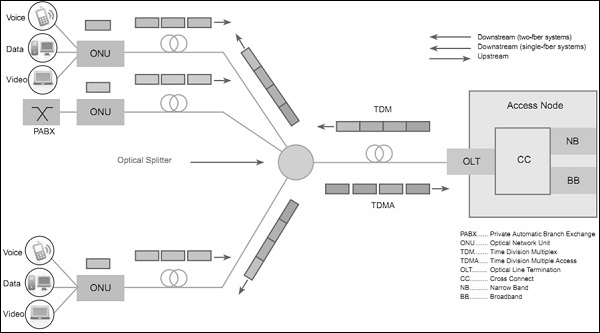

下图同时显示了这两种技术 −
![PON 下行和上行](/ftth/images/pon_downstream_upstream.jpg)
PON 术语
以下是 PON 术语 −
ODN (光分配网络) − ODN实现从OLT到用户的光传输,反之亦然。 它利用无源光学元件。
OLT(光线路终端) − OLT 是 PON 的服务提供商端点,位于 CO 或头端。
ONT/ONU(光网络终端) − ONT 是终结 PON 并向用户提供本地服务接口的设备。 ONT 通常位于客户所在地。
PON接入网络

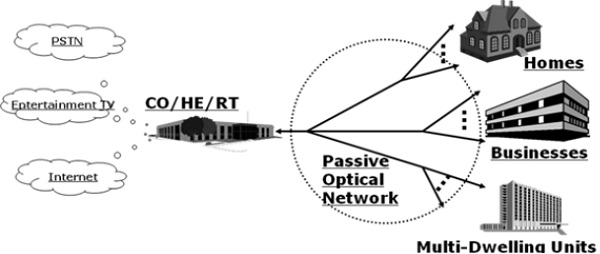

无源光网络 (PON) 本质上是一种经济高效的基于光纤的接入系统,为企业和住宅客户提供三重播放(语音、视频和数据)服务。 除下图所示的简单拓扑外,PON还可以工作在其他拓扑中。 例如 – 总线或线性、分布式拆分等。
![PON 接入网络](/ftth/images/pon_access_network.jpg)
所使用的不同类型的拓扑取决于客户分布概况。
ONT 可以以任何方式连接到 PON,只要 −
满足从 ONT 到 OLT 的光预算,反之亦然。
满足不同ONT之间最大差分距离规范。
ONT到OLT的光纤长度在允许范围内。
不超过 PON 系统可支持的最大 ONT 数量限制。
PON 中的无源模块
以下是 PON 系统中的无源模块 −
- WDM 耦合器
- 1 × N 分路器
- 光纤光缆
- 连接器
- ODF/机柜/插框
PON 中的有源模块
以下是PON系统中的有源模块 −
在 OLT 中 −
- 激光发射器(1490 纳米)
- 激光接收器(1310 纳米)
- 适用于 CATV 应用
- 激光放大器(1550 nm)
- 用于放大视频信号的EDFA
在 ONU 中 −
- X`ONU 电源/电池
- 激光发射器(1310 纳米)
- 激光接收器(1490 纳米)
- CATV 信号接收器(1550 纳米)
在下一章中,我们将了解什么是千兆位无源光网络。
