Excel Power View - 图块可视化

如果您有大量数据要在不同位置显示重要数据点,您可能需要在 Power View 可视化中经常滚动才能找到您要查找的数据。 这会很乏味,而且在您呈现结果时也可能不顺利。

您可以使用 Power View 中的图块功能来克服这种苦差事。 使用图块,您可以更快地从数据中获得洞察力。 图块充当导航条,每个可能的字段值都有一个图块。 单击图块时,只会显示与该字段值相关的数据。 由于可以轻松滚动动态更改可视化中相应值的导航条中的值,因此图块成为您易于使用的工具。

您可以在表、矩阵、卡片和图表或地图可视化中使用图块。 您可以在 Power View 中将这些可视化与单个图块导航条组合起来,并使用图块对其进行过滤。 图块可以是简单的文本或图像。


使用图块的表格可视化

从表格可视化开始,如下所示 −

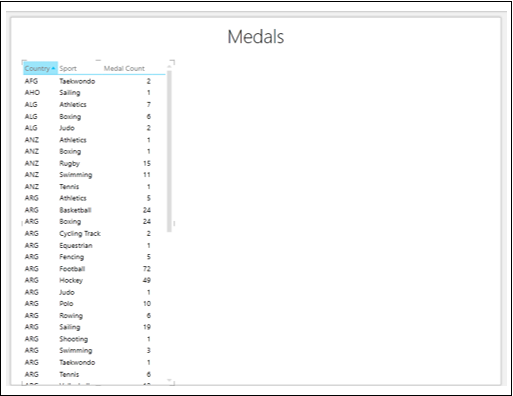

将"国家/地区"、"运动"和"奖牌计数"字段拖到 Power View。 默认情况下将显示一个表格。

表格可视化图块

您可以看到,由于行数很大,很难上下滚动以突出显示所需的和/或重要的值。

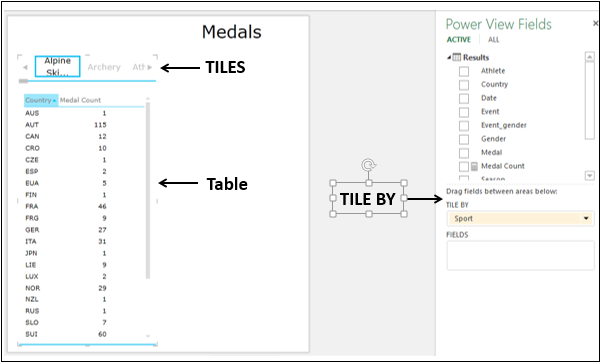

将 Sport 字段从 FIELDS 区域拖动到 Power View Fields 窗格中的 TILE BY 区域。图块显示在表格的顶部作为导航条。

图块表

您将观察到以下内容 −

  • 默认情况下,导航条中的第一个图块处于选中状态。

  • 在表中,值被过滤为所选图块的值。 在这种情况下,选择的运动。

  • Navigation Strip 的左右边缘有箭头按钮以启用滚动。

  • Navigation Strip 下方有一个滚动条。


使用表格图块可视化分析数据

您可以选择不同的图块,如下所示 −

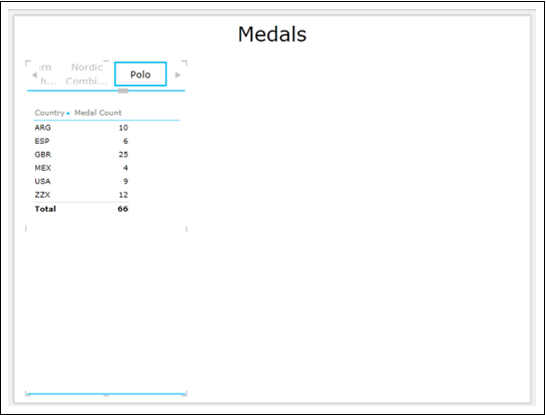

  • 滚动导航条以显示代表您正在寻找的运动的图块,例如马球。

  • 点击 Tile – Polo。 表中的值已过滤为 Polo 的值。

使用表格图块分析数据

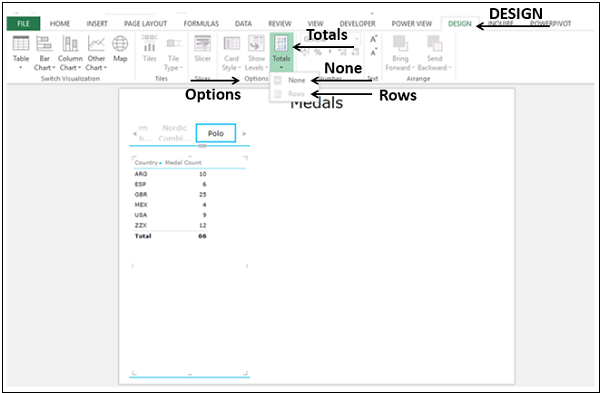

您可以看到显示了 Total 行。 您可以选择打开或关闭总计。

  • 单击表格。
  • 单击功能区上的"设计"选项卡。
  • 单击"选项"组中的"总计"。
Tiles 选项
  • 从下拉列表中选择无。 该行 - 不会显示总计。

  • 从下拉列表中选择行。 该行 - 将显示总计。

您可以通过使用图像而不是文本来使 Tiles 更具吸引力和意义。

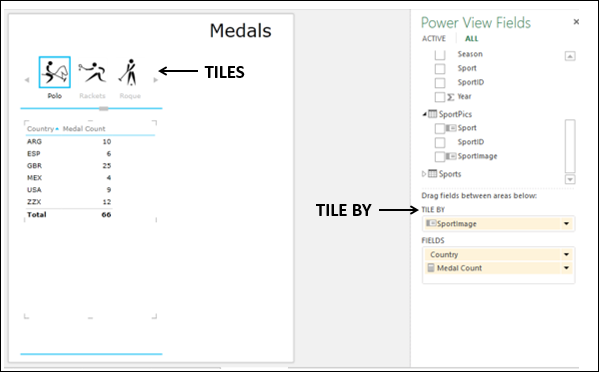

将 SportImage 字段从 SportPics 表拖到 TILE BY。 您将获得图像形式的 Tiles,描绘每项运动。

奖牌图块

Tiles 中的图像是数据绑定的。 如果您单击任何图像图块,表格将被过滤为该运动值。


平铺导航条 - 标签条

Power View 中有两种类型的导航条 - Tile Flow 和 Tab Strip。

您在上面创建的是 Tab Strip。

  • 调整选项卡条的大小,使其横跨 Power View 的宽度。
  • 点击图块 - 跳台滑雪。

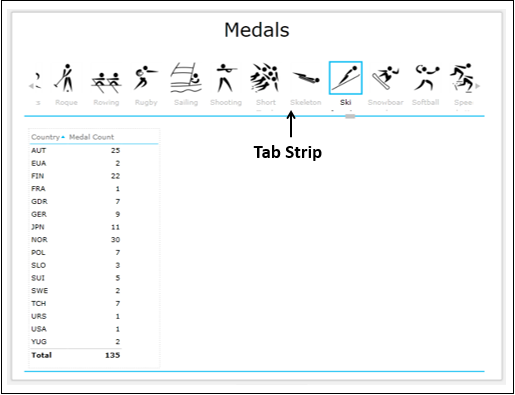

奖牌标签栏

您将观察到以下内容 −

  • 当您将字段添加到TILE BY 区域时,Tab Strip 默认显示。

  • Tab Strip 显示在 Power View 的顶部。

  • 标签,运动名称显示在每张图片下方。

  • 默认情况下,选项卡条中的第一个图块处于选中状态。

  • Tab Strip 的左右边缘有箭头按钮以启用滚动。

  • 您可以向左或向右滚动以显示 Tiles。

  • 当您滚动 Tab Strip 时,突出显示的 Tile 会向左或向右移动。 它也可以在滚动时离开视野。

  • 您可以单击 Tile 将其选中。 Tile 在与之前相同的位置突出显示。

  • 在表中,值被过滤为所选图块的值。


图块导航条 - Tile Flow

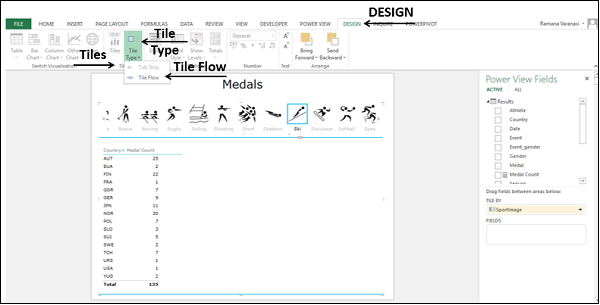

您可以将导航条从标签条转换为图块流,如下所示 −

  • 单击选项卡条上的图块。

  • 单击功能区上的设计选项卡。

  • 单击"图块"组中的图块类型

  • 从下拉列表中选择"图块流"。

图块流

导航条移动到 Power View 的底部。 这是图块流。

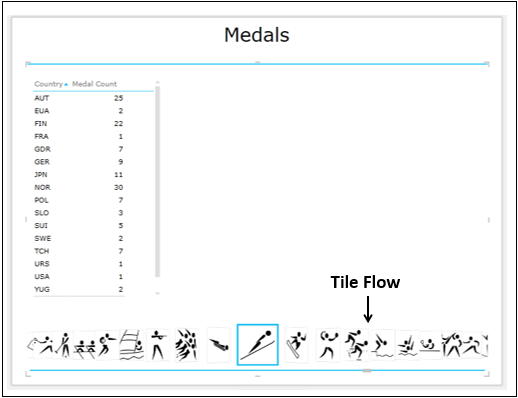

奖牌图块流

您将观察到以下内容 −

  • Tile Flow 显示在 Power View 的底部。

  • 默认情况下,选择图块流中的第一个图块。 它将显示在 Tile Flow 的中心。

  • 没有用于滚动的箭头按钮。

  • 没有标签出现。

  • 您可以通过单击中心 Tile 左侧或右侧的任何 Tile 来向左或向右滚动。

  • Tiles 向左或向右流动,中间的 Tile 将始终突出显示。

  • 您可以单击 Tile 将其选中。 Tile 突出显示并移动到 Tile Flow 的中心。

  • 由于所选 Tile 始终位于中心 Tile,因此会发生以下情况 −

    • 选定的 Tile 不会超出视野。

    • 当您向左或向右滚动时,到达中心位置的 Tile 将被自动选中并突出显示。

    • 之前的选择消失。

    • Table 将自动更新为与 Tile Flow 中心的 Tile 对应的值。

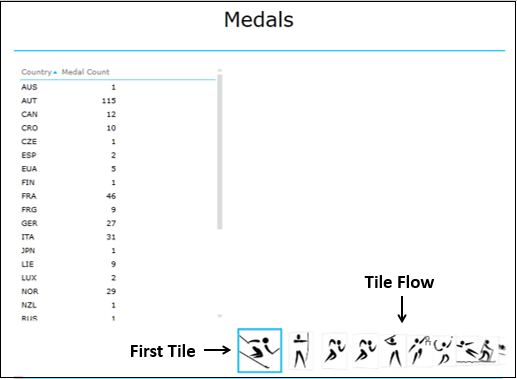

奖牌第一个图块

将图块类型转换为标签条。

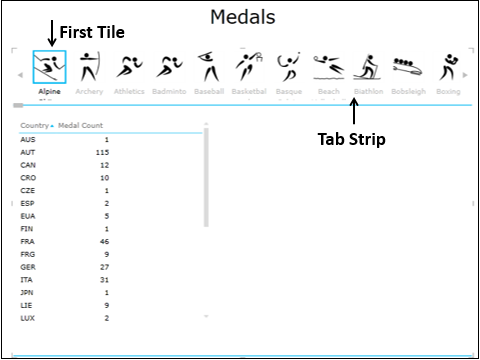

图块标签条

矩阵图块可视化

假设您想要按奖牌类型(金牌、银牌和铜牌)分类的奖牌数,以及按国家/地区分类的选定运动的总奖牌数。 您可以在矩阵图块可视化中显示结果。

  • 单击表格。
  • 将可视化切换为矩阵。
  • 将字段 Medal 添加到矩阵。
  • 点击 Tile – Soft Ball。

你会得到想要的结果如下 −

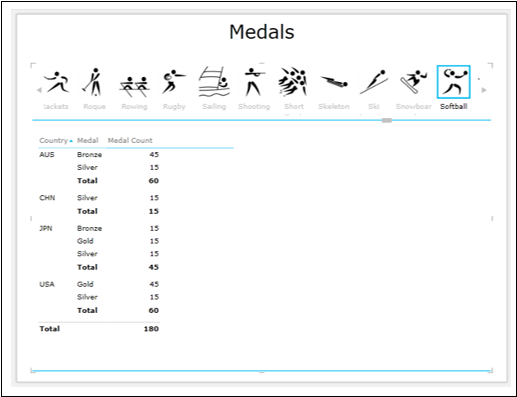

矩阵图块

卡片图块可视化

您可以使用卡片图块可视化来显示特定数据。

  • 点击矩阵。

  • 将可视化切换到卡片。

  • 过滤卡片可视化以显示奖牌数大于或等于 100 的数据

  • 将 SportPics 表中的 SportImage 字段添加到 Matrix。

  • 单击图块 - 游泳。

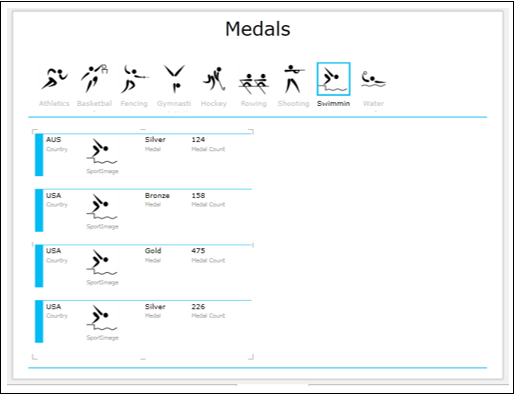

卡片图块可视化

您将观察到以下内容 −

  • Tab Strip 被过滤以仅显示奖牌数大于或等于 100 的 图块。

  • 与所选 Tile 对应的图像也会出现在卡片上。


堆叠条形图图块可视化

您可以通过将可视化切换为 堆积条形图图块 可视化来使分析结果更加显眼 −

  • 点击卡片可视化。
  • 清除过滤器。
  • 从卡片中移除 SportImage 字段。
  • 将可视化切换为堆积条形图。
  • 点击图块 - 跳台滑雪。

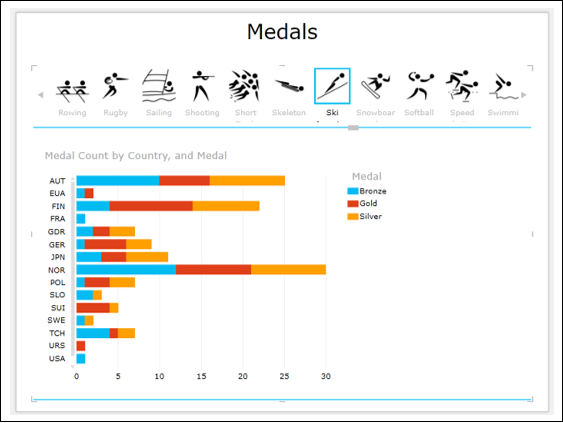

堆积条形图块

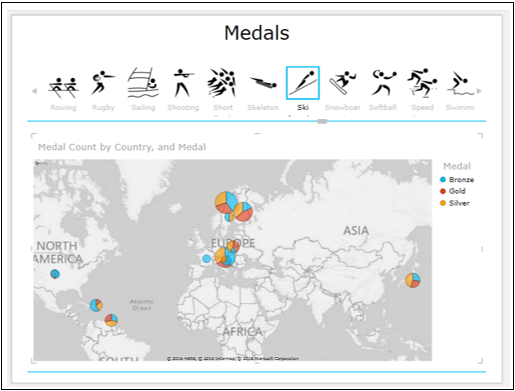

地图图块可视化

由于您的数据包含地理位置,因此您还可以切换到地图图块可视化 −

  • 点击堆积条形图。
  • 将可视化切换到地图。
地图图块

Power View 图块可视化组合

您可以将 Power View 上的可视化与相同的图块导航条组合在一起。

  • 添加一个包含字段的表格 – 国家、奖牌和奖牌数。

  • 添加一个表格,其中包含国家、性别和奖牌数字段。 将其转换为堆积条形图。

  • 点击图块 - Soft Ball。

  • 调整地图、表格和条形图的大小以显眼显示。

您将获得三个可视化过滤到图块(运动)- 软球。

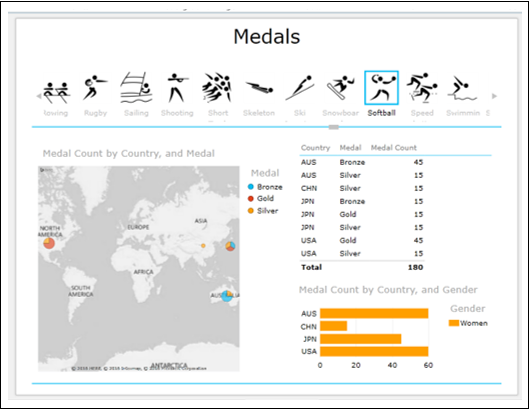

Power View 图块

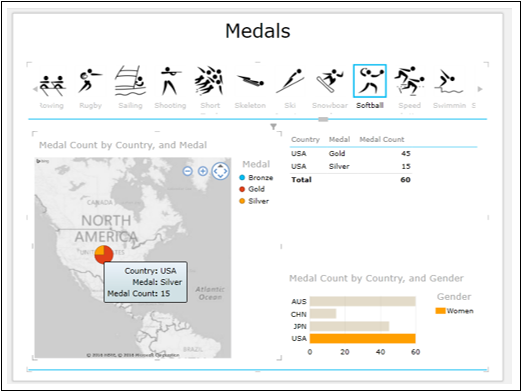

使用图块可视化分析数据

要使用图块可视化分析数据,请执行以下操作 −

  • 点击堆积条形图中的 USA 条形图。
  • 平移和缩放地图。
  • 将光标放在饼图 - USA。
图块数据

您将观察到以下内容 −

  • 条形图中选定的条形突出显示。
  • 表格被过滤为相应的值。
  • USA 饼图突出显示,其他饼图变灰。
  • 突出显示 USA 饼图的数据值。

这就是 Power View 可视化的强大功能,因为您可以在演示过程中即时显示所需的结果。
