plotly 中的甘特图

pythonplotlyserver side programmingprogramming

甘特图是一种表示项目进度的流行方式。它是一种条形图，用于说明项目进度，包括任务的开始和结束日期以及任务之间的依赖关系。甘特图广泛用于项目管理，以直观地表示项目计划和进度。在此技术博客中，我们将探讨如何使用 Plotly 库在 Python 中创建甘特图。

安装和语法

在开始使用 Plotly 创建甘特图之前，我们需要在 Python 环境中安装 Plotly 库。我们可以使用 pip 安装 Plotly，它是 Python 的软件包安装程序。

Pip install plotly

在 Plotly 中创建甘特图的语法很简单。我们需要提供一份包含开始和结束日期的任务列表，Plotly 将为我们创建图表。以下是在 Plotly 中创建甘特图的语法 -

import plotly.express as px
fig = px.timeline(df, x_start="Start_Date", x_end="End_Date", y="Task_Name")
fig.show()

算法

以下是在 Plotly 中创建甘特图的分步算法 -

导入 Plotly 库
数据应加载到 Pandas DataFrame 中。
使用 px.timeline() 函数创建一个新的图形对象。
使用 x start 和 x end 参数配置 x 轴显示任务的开始和结束日期。
使用 y 参数设置 y 轴 以显示任务名称
添加任何其他必要的图表元素，例如图表 标题、轴标签和图例
使用 fig.show() 函数显示图表

示例

在 Plotly 中创建基本甘特图

import plotly.express as px
import pandas as pd

# 创建示例 DataFrame
df = pd.DataFrame({
   "Task_Name": ["Task 1", "Task 2", "Task 3"],
   "Start_Date": ["2022-01-01", "2022-01-03", "2022-01-06"],
   "End_Date": ["2022-01-02", "2022-01-05", "2022-01-09"]
})

# 创建甘特图
fig = px.timeline(df, x_start="Start_Date", x_end="End_Date", y="Task_Name")
fig.show()

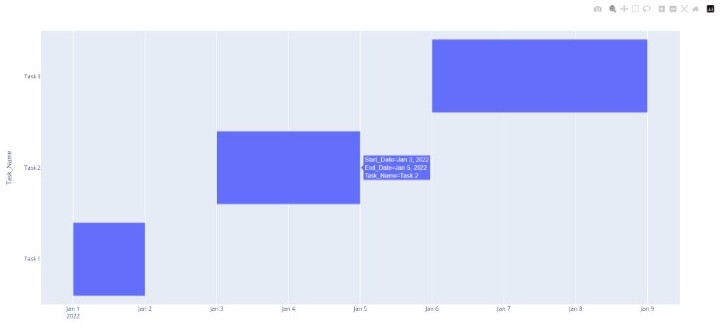

输出

向甘特图添加自定义颜色

import plotly.express as px
import pandas as pd

# 创建示例 DataFrame
df = pd.DataFrame({
   "Task_Name": ["Task 1", "Task 2", "Task 3"],
   "Start_Date": ["2022-01-01", "2022-01-03", "2022-01-06"],
   "End_Date": ["2022-01-02", "2022-01-05", "2022-01-09"],
   "Color": ["red", "green", "blue"]
})

# 使用自定义颜色创建甘特图
fig = px.timeline(df, x_start="Start_Date", x_end="End_Date", y="Task_Name", color="Color")
fig.show()

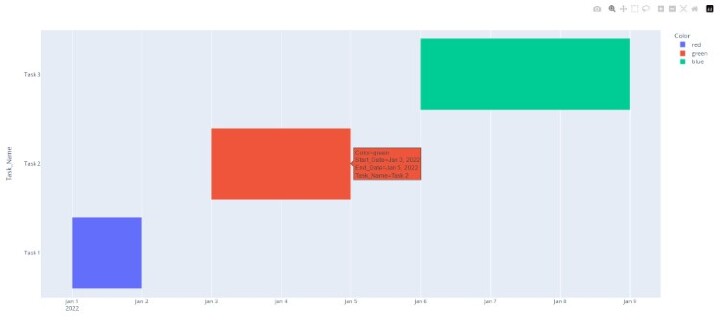

输出

使用 Plotly Express 中的 px.timeline() 函数创建甘特图。此函数接收我们之前创建的 df 数据框，并使用 Start_Date、End_Date 和 Task_Name 列绘制图表。

应用颜色参数根据数据框中的颜色列为每个任务设置自定义颜色。此参数允许我们在数据框中指定一列，其中包含每个任务的颜色值，这些颜色值用于对甘特图中的条形进行颜色编码。

最后，调用fig.show()函数在Jupyter Notebook中显示甘特图。

应用

这些图表就像项目规划和跟踪的瑞士军刀!借助它们，项目管理员可以扩大许多任务的范围，从事件规划和编程增强到项目推进和规划。

此外，这些图表不仅限于规划和跟踪，还可以用于资源分配和工作量管理。它们可以帮助项目经理确保团队成员不会负担过重，资源得到有效利用，从而实现更精简、更成功的项目成果。

总之，甘特图是项目管理员的终极工具，具有处理各种任务的多功能性和能力。它们就像一根魔杖，可以帮助您实现成功的项目成果，同时让您的团队感到快乐和积极。

结论

因此，Plotly 的甘特图是 Python 中项目管理和数据可视化的有效工具。它们提供了一种清晰直接的方式来向利益相关者传达项目进度和可能的延迟，因为它们可能代表时间范围、依赖关系和资源分配。甘特图可以使用 Python 和 Plotly 根据项目的确切要求进行定制，使其成为各个行业项目经理的重要工具。
