地面站示例

在本章中，我们来讨论两个地面站示例：仅接收家庭电视系统和社区天线电视系统。

仅接收家庭电视系统

如果广播直接发送到家庭电视接收器，则该类型的服务称为直接广播卫星(DBS)服务。

网状反射器可用于将信号聚焦到双馈喇叭。它有两个独立的输出。从一个输出将获得 C 波段信号，从另一个输出将获得 Ku 波段信号。

电视节目大多源自第一代信号。这些信号通过卫星传输到 C 波段的网络主终端站。这些信号被压缩并以数字形式传输给有线电视和 DBS 提供商。

C 波段用户可以订阅付费电视频道。由于提供多源节目，这些订阅服务与有线电视相比更便宜。

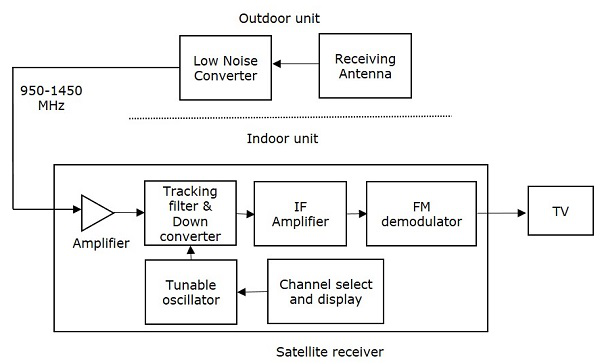

下图显示了 DBS 电视接收器的框图。

室外机主要由接收天线和低噪声转换器(LNC)组成。低噪声转换器 (LNC) 只不过是低噪声放大器 (LNA) 和转换器的组合。接收天线直接馈入 LNC。

一般来说，抛物面反射器也与接收喇叭天线一起使用，以便更好地聚焦波束。

一般来说，馈入室内单元的信号是宽带信号。该信号的频率介于 950 MHz 和 1450 MHz 之间。在室内单元中，该信号通过使用放大器进行放大。

放大后的信号应用于跟踪滤波器和下变频器。它选择所需的信道并将其频率转换为 70 MHz 的中频 (IF)。

IF 放大器放大信号强度以便正确解调。基带（解调）信号用于生成残留单边带 (VSSB) 信号。该信号被馈送到标准电视机的 VHF/UHF 频道之一。

DBS 电视使用调频 (FM)。而传统电视使用 VSSB 形式的调幅 (AM)。这是 DBS 电视与传统电视之间的主要区别。

公用天线电视(CATV)系统使用单个室外单元和多个馈源。这些馈源可单独用于每种极化方向。因此，室内接收器将同时提供所有频道。

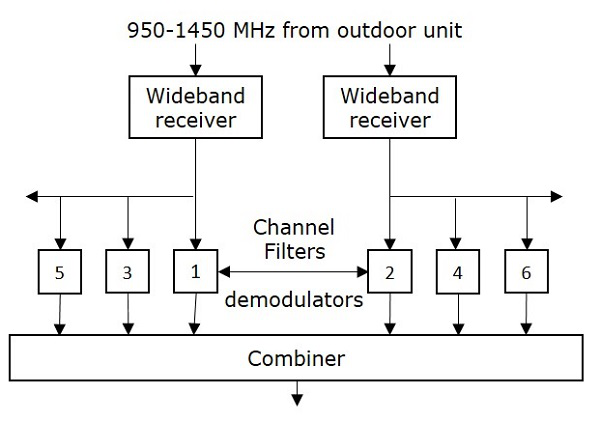

CATV 系统室内单元的框图如下图所示。

在这种情况下，每个用户无需单独的接收器。因为所有载波都在一个公共接收器滤波器系统中解调。之后，这些频道被组合成一个多路复用信号。然后，该信号通过电缆传输给订户（用户）。
