Pentaho - 图表报告

图表，也称为图形，是数据的图形表示。Pentaho Reporting Designer 提供多种图表类型。您可以使用 Pentaho Reporting Designer 面板中的"chart-element"选项来设计图表。

创建图表有三个要求 −

一个 data-collector，用于从数据源中提取图表数据。
一个 chart-expression，用于从收集的数据生成图表。
一个 report element，用于显示生成的图表对象。

现在让我们举一个例子，尝试了解在 Pentaho 中创建图表的过程。

下表包含有关三个汽车品牌特征的数据。我们将使用条形图来描述这些数据。

Car	Speed	User Rating	Mileage	Safety
Fiat	1	3	5	5
Audi	5	6	10	4
Ford	4	2	3	6

首先，根据给定的表数据创建一个名为 car 的表。我们使用 MySQL 数据库作为数据源。将该(数据源)添加到 Pentaho Reporting Designer。我们已经在"Pentaho – 数据源和查询"一章中讨论了如何向 Pentaho Reporting Designer 添加数据源和查询。

在 Pentaho 中创建图表的步骤

现在，按照下面给出的步骤根据给定的场景创建图表。

步骤 1 - 添加查询

查询将从表 car 中检索所有记录。因此查询应如下所示 −

Select
   car.id,
   car.name,
   car.speed,
   car.user_rating,
   car.millage,
   car.safety
From
   car
LIMIT
   3

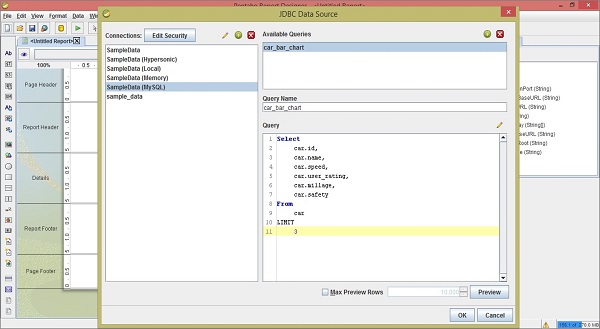

以下屏幕截图显示了如何将给定的查询添加到数据源。

步骤 2 - 将图像添加到页眉

这是一个可选步骤，但它很重要，因为图像在改善报告的美观性方面起着重要作用。

查看以下屏幕截图。我们在这里突出显示了以下五个活动 −

添加查询后，您将在"结构"窗格中找到查询字段。从"结构"窗格中，选择相应的字段，拖放到报告工作区的详细信息选项卡中。
"详细信息"选项卡仅显示字段值。通过从调色板中选择标签字段，将这些相应的标题标签添加到报告标题选项卡。
添加从调色板获取的图像并将其放置在页面标题选项卡上。在页面标题中为报告标题添加另一个标签，并使用合适的标题，例如CAR - CHART，以实现有效展示。双击图像元素 - 您将看到一个名为编辑内容的对话框。
您有两个选项可以插入图像。将图像 URL 链接到报告或将图像嵌入报告中。我们选择通过选择"嵌入报告"选项来嵌入图像。
从互联网上下载一些示例汽车图像放入页面标题中。单击按钮以使用位置 URL 找到示例汽车图像。单击"确定"按钮进行确认。
