MicroStrategy - 网络可视化

网络可视化用于快速轻松地识别相关数据项之间的关系。例如，可视化社交网络。实体元素在可视化中显示为节点，节点之间绘制线条（称为边）以表示元素之间的关系。创建可视化后，用户可以使用节点大小、边厚度和边颜色等显示选项查看节点的特征及其之间的关系。

示例

在此示例中，我们将在利润方面创建客户细分和产品子类别之间的网络可视化。在这里，客户细分和产品子类别是节点，而利润是代表它们之间关系的边。

步骤 1

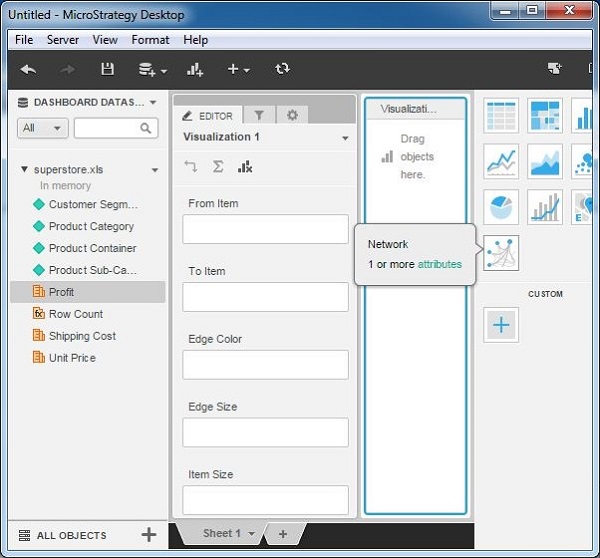

通过选择网络作为选项来创建新的可视化。如图所示，至少需要添加 1 个属性。

步骤 2

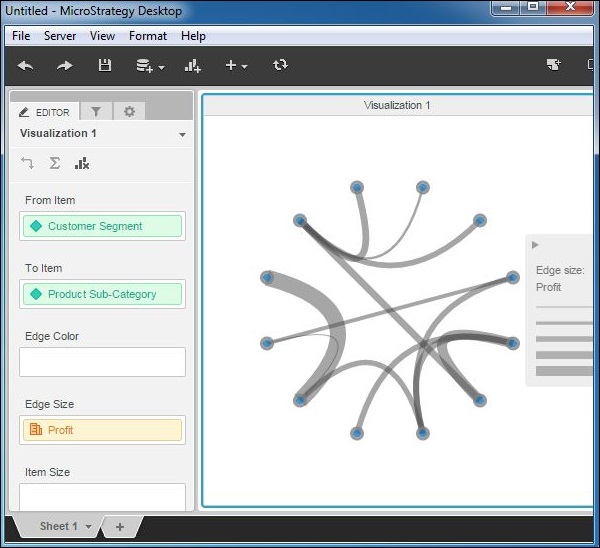

在"起始项目"中添加客户细分，在"结束项目"框中添加产品子类别。同时，属性利润也添加到边缘大小框中。下图显示了创建的网络图。边缘的厚度与利润的大小成比例。

步骤 3

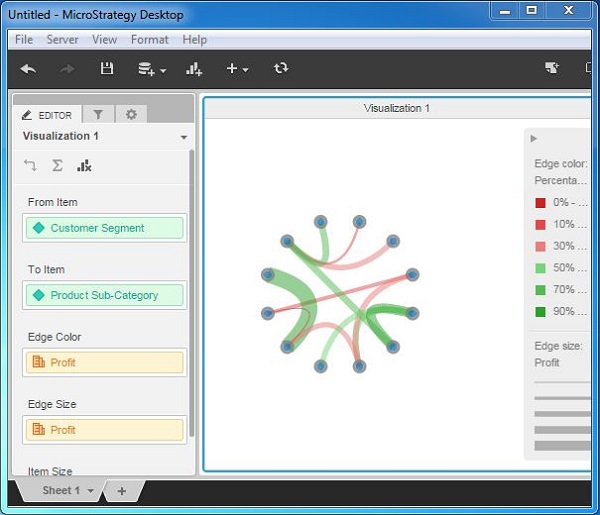

将利润添加到边缘颜色可获得更好的图表，该图表根据其代表给定客户细分的给定产品子类别的利润百分比来显示边缘的不同颜色。
