JFreeChart - 架构

本章介绍 JFreeChart 的基本类级和应用程序级架构，让您了解 JFreeChart 如何与不同类交互以及它如何适应您的基于 Java 的应用程序。

类级架构

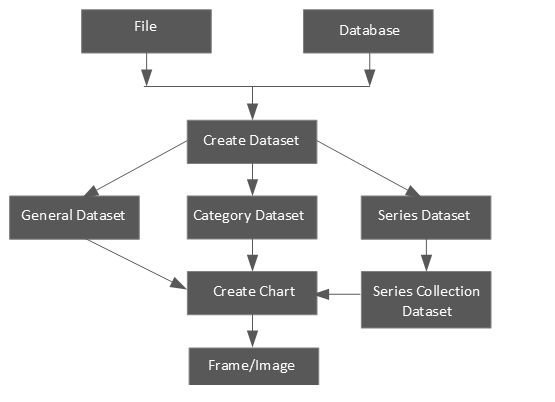

类级架构解释了库中的各个类如何相互交互以创建各种类型的图表。

以下是上述框图中使用的单位的详细信息 −

S.No	单位 &描述
1	文件具有用户输入的源，用于在文件中创建数据集。
2	数据库具有用户输入的源，用于在数据库中创建数据集。
3	创建数据集接受数据集并将数据集存储到数据集对象中。
4	通用数据集该数据集主要用于饼状图。
5	分类数据集该数据集用于条形图、折线图等。
6	系列数据集该数据集用于存储系列数据并构建折线图。
7	系列集合数据集将不同类别的系列数据集添加到系列集合数据集中。这种类型的数据集用于 XYLine 图表。
8	创建图表这是执行以创建最终图表的方法。
9	框架/图像图表显示在 Swing 框架上或创建图像。

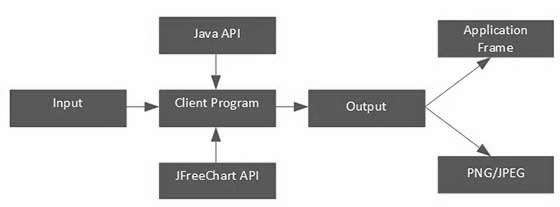

应用程序级架构解释了 JFreeChart 库在 Java 应用程序中的位置。

客户端程序接收用户数据，然后根据需求使用标准 Java 和 JFreeChart API 生成输出，输出形式可以是框架，可以直接在应用程序内部显示，也可以独立显示为 JPEG 或 PNG 等图像格式。
