Chainer - 计算图

计算图对于深度学习至关重要，用于表示和执行神经网络中的操作。Chainer 引入了一种独特的按运行定义方法，通过提供一种动态且适应性强的方式来构建和管理这些图，使其与众不同。

什么是计算图?

计算图是一个有向图，表示计算函数或执行计算所涉及的操作序列和依赖关系。图中的每个节点对应于一个计算操作，例如加法、乘法或更复杂的函数，而边表示数据流或这些操作之间的依赖关系。

Chainer 的按运行定义方法

Chainer 的按运行定义方法是一个显着特征，使其有别于其他深度学习框架。它能够灵活且即时地构建计算图，从而简化设计和测试复杂神经网络架构的过程。

Chainer 的按运行定义方法增强了开发神经网络模型的灵活性、可读性和效率，使实验和改进复杂架构变得更加容易。

以下是按运行定义方法的主要特点 −

动态图形构建:在按运行定义方法中，计算图是在操作执行期间动态创建的。它不是预定义整个图形结构，而是在网络处理数据时通过适应输入和模型结构的变化来实时组装。
模型设计灵活性:这种方法允许动态更改模型架构。开发人员可以在网络定义中使用循环和条件等控制流机制，这使得设计适应不同条件或输入的模型变得更加容易。
简化调试:使用 Define-by-Run 进行调试更加简单，因为代码执行和图形构建同时发生。标准 Python 调试工具(如打印语句和交互式调试)无需额外复杂性即可使用。
适用于复杂模型:对于结构可能根据数据或中间结果而变化的复杂网络，Define-by-Run 特别有利。这种适应性有利于诸如序列到序列学习或处理可变长度输入等任务。
可读且直观的代码:这种方法促进了编写与正在执行的数学运算紧密结合的代码。这样可以生成更清晰、更易理解的代码，因为它可以反映操作逻辑，而无需设置静态图形。

计算图如何在 Chainer 中工作?

众所周知，Chainer 的计算图使用其"按运行定义"方法进行操作，该方法允许动态灵活地构建模型。接下来我们可以看到 Chainer 的计算图如何工作 −

动态构建:与必须在执行前定义整个图的静态图框架不同，Chainer 动态构建计算图。在执行操作时，Chainer 会实时构建图形。这允许根据执行的操作立即进行调整和修改。
前向传递:在前向传递期间，Chainer 通过网络处理输入数据。随着每个操作的执行，Chainer 会在计算图中创建节点和边来表示操作和数据流。这意味着图形结构会随着计算的发生而演变。
反向传递:一旦前向传递完成并获得输出，Chainer 就会使用动态构建的图形在反向传递期间计算梯度。梯度是通过自动微分计算的，其中将链式法则应用于图形以更新模型参数。
灵活的模型设计:Chainer 的方法允许在网络定义中包含条件语句、循环和其他控制流机制。这种灵活性对于需要根据输入数据或中间结果进行动态架构调整的复杂模型特别有用
执行和调试: 按运行定义 模型意味着调试和代码执行同时发生。在计算图的构建和执行过程中，开发人员可以使用标准 Python 调试工具(如打印语句和交互式调试器)来检查和了解模型的行为。
适应性: Chainer 的动态图构建非常适合涉及可变长度输入或序列的任务。该图可以实时适应输入数据不断变化的结构，使其适用于序列到序列模型或可变长度序列等应用。

计算图的优势

Chainer 的计算图具有多种优势，使其成为开发神经网络的强大工具 −

动态图构建:Chainer 在运行时动态构建计算图，而不是预先要求静态定义。这为模型设计提供了更大的灵活性，因为图可以根据输入数据和中间计算进行调整。
模型设计的灵活性:Chainer 计算图的动态特性支持涉及不同结构的复杂架构，例如具有条件操作或循环的结构。这对于循环神经网络 (RNN) 和序列到序列模型等模型特别有用。
易于调试:由于图形是在执行期间构建的，因此开发人员可以使用标准 Python 调试工具轻松调试模型。这意味着可以更直观地跟踪和修复错误，而无需深入研究预先构建的静态图形。
适应可变长度输入:Chainer 的方法非常适合处理可变长度输入，例如文本序列或时间序列数据。该图可以动态适应输入的长度和结构，使其成为自然语言处理等任务的理想选择。
简化的代码结构:运行定义方法允许更自然和可读的代码，因为它紧密遵循正在执行的操作的逻辑。开发人员可以以反映数学运算的方式编写模型，而无需将它们映射到预定义的图形结构。
支持控制流操作:Chainer 的计算图可以直接在网络架构中包含控制流操作，例如循环和条件。这对于需要复杂决策过程或迭代计算的模型来说是一个显着的优势。
实时图形修改:在执行过程中实时修改图形的能力允许尝试不同的架构并动态进行调整，而无需重新定义整个模型。

计算图的应用

计算图在许多领域都是必不可少的，因为它们能够以视觉和数学方式表示复杂的计算。以下是计算图的一些关键应用 −

深度学习:计算图通过实现高效的前向和后向传播来模拟数据在神经网络中的流动，从而训练深度学习模型。
优化:它们用于可视化和计算优化问题中的梯度，帮助找到给定目标函数的最佳参数。
自动微分:计算图实现自动微分，这是一种用于高效计算导数的技术，对于训练机器学习模型至关重要。
概率建模:在概率图模型中，计算图通过促进贝叶斯网络等复杂模型中的推理和学习来表示随机变量之间的依赖关系。
编译器和执行引擎:计算图用于现代编译器和执行引擎(如 TensorFlow 和 PyTorch)，以在不同硬件上高效优化和执行操作架构。
信号处理:计算图用于设计和分析信号处理算法，通过提供结构化的方式来表示和优化信号转换和过滤操作。

示例

要在 Chainer 中显示计算图，我们可以使用 chainer.computational_graph 模块来创建图的可视化表示。以下是如何在 chainer 框架中显示计算图的步骤 −

安装 Chainer 和 Graphviz:确保我们的工作环境中安装了 Chainer 和 Graphviz，如果没有，我们可以在以下代码的帮助下使用 pip 安装它们 −

pip install chainer
pip install graphviz

创建一个简单的计算图:在此，我们将创建一个简单的计算图，计算函数 z=(x+y)×w 并显示它。
将 .dot 文件转换为图像:计算图输出将保存为 .dot 文件，可以使用 Graphviz 转换为图像。要执行此操作，我们必须运行以下代码 −

dot -Tpng graph.dot -o graph.png

这将生成一个 graph.png 文件，以直观方式表示计算图。

现在这里是示例，演示如何构建一个简单的计算图并使用 Chainer 显示它 −

import chainer
import chainer.functions as F
import chainer.links as L
from chainer import Variable, Chain
from chainer.computational_graph import build_computational_graph
import numpy as np

# 将简单模型定义为链
class SimpleModel(Chain):
   def __init__(self):
      super(SimpleModel, self).__init__()
      with self.init_scope():
         self.l1 = L.Linear(None, 1)  # A linear layer

   def forward(self, x, y, w):
      # 执行加法和乘法
      h = x + y
      z = h * w
      return z

# 实例化模型
model = SimpleModel()

# 使用 numpy 数组创建输入变量
x = Variable(np.random.normal(size=(1,)).astype(np.float32))
y = Variable(np.random.normal(size=(1,)).astype(np.float32))
w = Variable(np.random.normal(size=(1,)).astype(np.float32))

# 前向传递
z = model.forward(x, y, w)

# 构建计算图
g = build_computational_graph([z])

# 将图保存到文件
with open('graph.dot', 'w') as f:
    f.write(g.dump())

print("图形已保存为 graph.dot")
# 将 .dot 文件转换为 png
!dot -Tpng graph.dot -o graph.png

from IPython.display import图像
图像('graph.png')

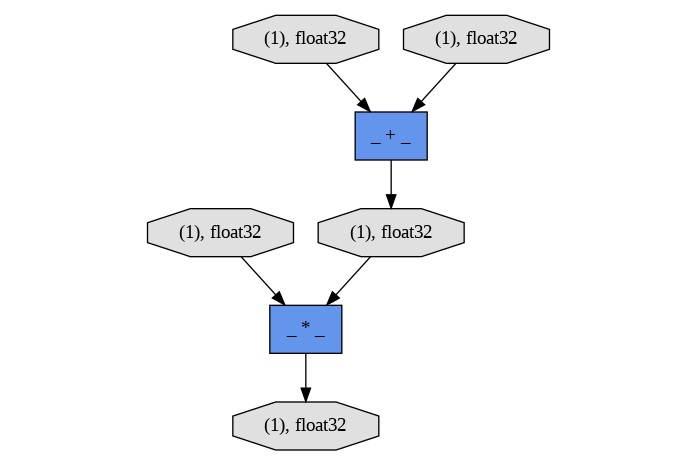

以下是为函数 z=(x+y)×w 创建的计算图的输出 −
