Apache MXNet - 系统架构

本章将帮助您了解 MXNet 系统架构。让我们从了解 MXNet 模块开始。

MXNet 模块

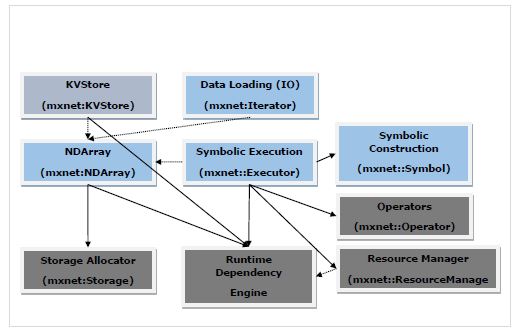

下图是 MXNet 系统架构，展示了 MXNet 模块的主要模块和组件及其交互。

在上图中 −

• 蓝色框中的模块是 面向用户的模块。

• 绿色框中的模块是 系统模块。

• 实线箭头表示高度依赖，即严重依赖接口。

• 虚线箭头表示轻度依赖，即为了方便和接口一致性而使用的数据结构。事实上，它可以被替代方案取代。

让我们进一步讨论面向用户和系统模块。

面向用户的模块

面向用户的模块如下 −

• NDArray − 它为 Apache MXNet 提供灵活的命令式程序。它们是动态和异步的 n 维数组。

• KVStore − 它充当高效参数同步的接口。在 KVStore 中，KV 代表键值。因此，它是一个键值存储接口。

• 数据加载 (IO) − 这个面向用户的模块用于高效的分布式数据加载和增强。

• 符号执行 −它是一个静态符号图执行器。它提供高效的符号图执行和优化。

• 符号构造 − 这个面向用户的模块为用户提供了一种构造计算图（即网络配置）的方法。

系统模块

系统模块如下 −

• 存储分配器 − 顾名思义，该系统模块可在主机（即 CPU）和不同设备（即 GPU）上高效地分配和回收内存块。

• 运行时依赖引擎 − 运行时依赖引擎模块根据其读/写依赖关系来安排和执行操作。

• 资源管理器 −资源管理器 (RM) 系统模块管理全局资源，如随机数生成器和时间空间。

• 运算符 − 运算符系统模块包含定义静态前向和梯度计算（即反向传播）的所有运算符。
