如何使用 MATLAB 将 YIQ 图像转换为 RGB 图像?

matlabdata analysisprogramming

在本文中，我们将学习如何使用 MATLAB 编程将 YIQ 图像转换为 RGB 图像。

YIQ 是模拟显示设备中用于显示彩色图像的颜色空间。它使用三个分量，即 Y(亮度)、I(同相)和 Q(正交)来区分图像。这里，颜色空间的 Y 分量表示图像的亮度，其他两个分量，即 I 和 Q 表示图像的颜色信息。

YIQ 是基于 NTSC(国家电视系统委员会)标准的色彩空间。它用于模拟视频系统，以将颜色信息与黑白信息分开。

另一方面，RGB 是一种利用三色通道(即红色、绿色和蓝色)来表示彩色图像的颜色空间。在这个颜色空间中，每个像素都表示为三种颜色(即红色、绿色和蓝色)强度的组合。因此，在 RGB 图像中，通过改变这三种颜色的强度来显示不同的颜色。

在 MATLAB 中将 YIQ 图像转换为 RGB 图像

MATLAB 提供了一个内置函数"ntsc2rgb"，用于将给定的 YIQ 图像转换为 RGB 图像。此函数的以下语法用于执行此转换:

rgb_image = ntsc2rgb(yiq_image);

算法

将 YIQ 图像转换为 RGB 图像的分步过程说明如下:

步骤 (1) - 读取 YIQ 图像。

步骤 (2) - 将输入的 YIQ 图像转换为双精度，以便进行精确计算。

步骤 (3) - 使用"ntsc2rgb"函数将输入的 YIQ 图像转换为 RGB 图像。

步骤 (4) - 显示输出的 RGB 图像。

因此，很明显，在 MATLAB 中将 YIQ 图像转换为 RGB 图像是一个相当简单和直接的过程。

以下 MATLAB 程序演示了在 MATLAB 编程中将 YIQ 图像转换为 RGB 的代码实现图像。

示例

% 将 YIQ 图像转换为 RGB 图像的 MATLAB 代码
% 读取 YIQ 图像
yiq_img = imread('sample_yiq_img.png');

% 将输入的 YIQ 图像转换为双精度以便更好地进行计算
yiq_img = im2double(yiq_img);

% 将输入的 YIQ 图像转换为 RGB 图像
rgb_img = ntsc2rgb(yiq_img);

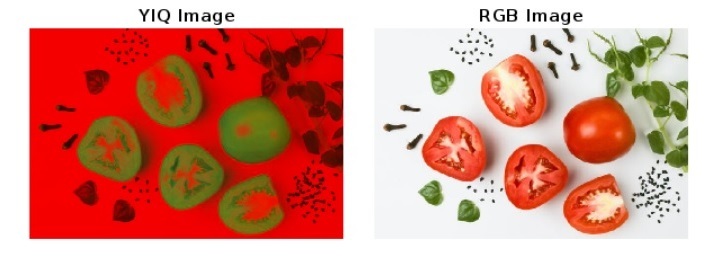

% 显示输入的 YIQ 和输出的 RGB 图像
figure;
subplot(1, 2, 1); imshow(yiq_img); title('YIQ Image');
subplot(1, 2, 2); imshow(rgb_img); title('RGB Image');
