Angular Highcharts - 柱形范围

以下是使用范围的柱形图示例。

我们已经在Highcharts 配置语法章节中看到了用于绘制图表的配置。

下面给出了使用范围的柱形图示例。

配置

现在让我们看看其他配置。

图表

将图表类型配置为基于"columnrange"。 Chart.type 决定图表的系列类型。 默认值为"line"。

var chart = {
   type: 'columnrange',
   inverted: true
};

示例

app.component.ts

import { Component } from '@angular/core';
import * as Highcharts from 'highcharts';
import addMore from "highcharts/highcharts-more";
addMore(Highcharts)
@Component({
   selector: 'app-root',
   templateUrl: './app.component.html',
   styleUrls: ['./app.component.css']
})
export class AppComponent {
   highcharts = Highcharts;
   chartOptions = {
      chart : {
         type: 'columnrange',
         inverted:true
      },
      title : {
         text: '每月气温变化'
      },
      subtitle : {
         text: 'Observed in Vik i Sogn, Norway, 2009'
      },
      xAxis : {
         categories: ['Jan','Feb','Mar','Apr','May','Jun','Jul','Aug','Sep','Oct','Nov','Dec']
      },
      yAxis : {
         title: {
            text: 'Temperature ( \xB0C )'
         }
      },
      tooltip: {
         headerFormat: '<span style = "font-size:10px">{point.key}</span><table>',
            pointFormat: '<tr><td style = "color:{series.color};padding:0">{series.name}: </td>' +
            '<td style = "padding:0"><b>{point.y:.1f} mm</b></td></tr>',
            footerFormat: '</table>',
         shared: true,
         useHTML: true
      },
      plotOptions : {
         columnrange: {
            dataLabels: {
               enabled: true,
               formatter: function () {
                  return this.y + '\xB0C';
               }
            }
         }
      },
      credits : {
         enabled: false
      },
      series : [{
         name: 'Temperatures',
         data: [
            [-9.7, 9.4],
            [-8.7, 6.5],
            [-3.5, 9.4],
            [-1.4, 19.9],
            [0.0, 22.6],
            [2.9, 29.5],
            [9.2, 30.7],
            [7.3, 26.5],
            [4.4, 18.0],
            [-3.1, 11.4],
            [-5.2, 10.4],
            [-13.5, 9.8]
         ]
      }]
   };
}

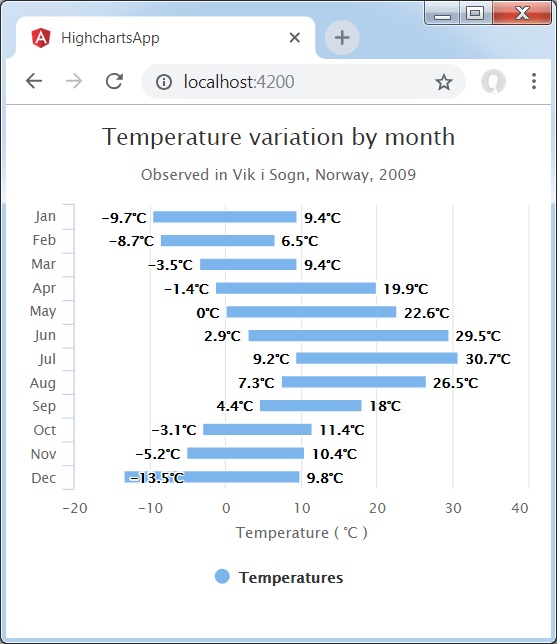

结果

验证结果。
