Angular Highcharts - 堆积面积图

下面是堆积面积图的示例。

我们已经在 Highcharts 配置语法 章节中看到了用于绘制图表的配置。 现在，让我们看一个堆积面积图的示例。

plotOptions

plotOptions 是每个系列类型的配置对象的包装对象。 可以为系列数组中给定的每个系列项目覆盖配置对象。 这是将每个系列的值堆积在一起。

使用plotOptions.area.stacking将图表的堆积配置为"normal"。 可能的值为: null（禁用堆积），"normal"按值堆积，"percent"按百分比堆积图表。

var plotOptions = {
   area: {
      stacking: 'normal',
      lineColor: '#666666',
      lineWidth: 1,
      marker: {
         lineWidth: 1,
         lineColor: '#666666'
      }
   }
};

示例

app.component.ts

import { Component } from '@angular/core';
import * as Highcharts from 'highcharts';
@Component({
   selector: 'app-root',
   templateUrl: './app.component.html',
   styleUrls: ['./app.component.css']
})
export class AppComponent {
   highcharts = Highcharts;
   chartOptions = {
      chart: {
         type: "area"
      },
      title: {
        text: '按地区划分的历史和估计全球人口增长'
      },
      subtitle : {
        text: 'Source: Wikipedia.org'
      },
      xAxis:{
        categories: ['1750', '1800', '1850', '1900', '1950', '1999', '2050'],
        tickmarkPlacement: 'on',
        title: {
           enabled: false
        }
      },
      yAxis : {
        title: {
           text: 'Billions'
        },
        labels: {
           formatter: function () {
              return this.value / 1000;
           }
        }
      },
      tooltip : {
        shared: true,
        valueSuffix: ' millions'
      },
      plotOptions : {
        area: {
           stacking: 'normal',
           lineColor: '#666666',
           lineWidth: 1,

           marker: {
              lineWidth: 1,
              lineColor: '#666666'
           }
        }
      },
      credits:{
        enabled: false
      },
      series: [
         {
            name: 'Asia',
            data: [502, 635, 809, 947, 1402, 3634, 5268]
         },
         {
            name: 'Africa',
            data: [106, 107, 111, 133, 221, 767, 1766]
         },
         {
            name: 'Europe',
            data: [163, 203, 276, 408, 547, 729, 628]
         },
         {
            name: 'America',
            data: [18, 31, 54, 156, 339, 818, 1201]
         },
         {
            name: 'Oceania',
            data: [2, 2, 2, 6, 13, 30, 46]
         }
      ]
   };
}

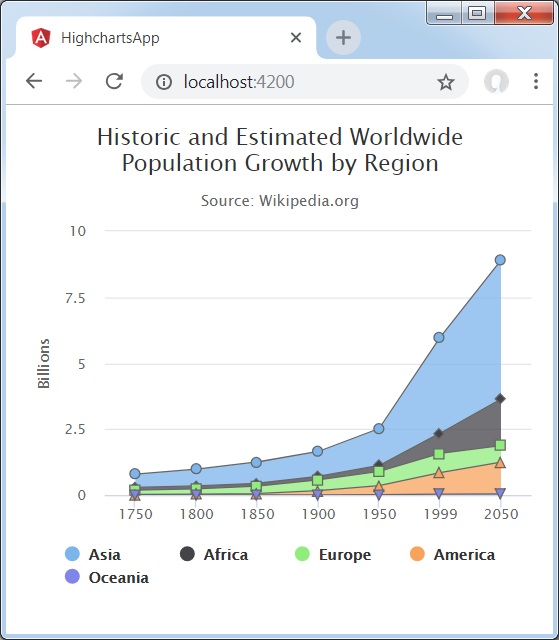

结果

验证结果。
